電能質量（也稱為PQ）已成為各方面熱議的話題，需要考慮的不僅僅是IEC 61000-x-x電磁兼容性標準中規定的實際電能質量現象。在實踐中，通常會添加其它重要參數來支持電能供應安全，在某些情況下會出臺保護能源消費者方面的法律。這些監控指標越來越多地包括消耗電量值，這些消耗電量值與將CO2排放量降低到更加氣候友好的水平有關。結合實際應用，所有上述監控指標至少必須基于真實的實測值。

電能質量測量精度受到質疑

通常根據標準和精度對測量儀器進行分類。準確性是一個重要指標，可以根據可靠的測量結果進行分析，并采取后續行動。但是，可以觀察到，盡管所使用的測量儀器對應于指定的精度等級，但通常對所需的傳感器的關注較少。結果表明，盡管電能質量應用中使用的A級電能質量測量儀器在電表上的U / I精度為0.1％，而電表的精度為0.2S，但是配套的電流傳感器的精度通常要低得多（例如0.5％或更差）。此外，精度不僅影響電能質量測量，而且還不可避免的帶來諧波兼容性問題，這在電能質量課題中越來越重要，是我們需要考慮的相對較新的問題之一。

剩余電流監控裝置的錯誤報警

由于與防火和工廠保護系統的運行有關的原因，在固定設備中通常無法使用剩余電流斷路保護裝置（RCD）。通常，我們需要監控設備的工作故障電流，例如在UPS網絡，數據中心，生產工廠，機場等場景下。在這種情況下，有必要安裝剩余電流監控裝置（RCM）作為保護裝置，除非已經指定專人負責RCD保護裝置。

然而，我們也越來越多地看到RCM系統容易受到干擾。通常，這是由于諧波反復干擾測量并觸發錯誤警報而引起的。例如，即使沒有故障發生，RCM仍可能報告觸發了限值。這給操作員帶來了不確定性，并導致不必要的故障分析工作。但是，當發生實際故障時，情況甚至更糟，因?yàn)槿绻礄z測到故障或進行了錯誤的測量，則可能導致實際損失，例如，無法觸發滅火裝置。

解決方案：配備合格的電流傳感器

為了提高電能質量測量的準確性，Camille Bauer Metrawatt AG推出了XCTB，XKBU和XKBR系列電流傳感器，用于電能質量分析裝置。新一代的電流傳感器器即使在高達20 kHz的諧波帶中也可確保無故障運行。 因此，從電流傳感器到LINAX PQ3000，LINAX PQ5000和LINAX PQ5000-RACK系列終端，Camille Bauer Metrawatt AG的經計量認證的電能質量測量方法都得到了IEC 61000-4-30 Ed.3 Class A的系統認證和持久保證。

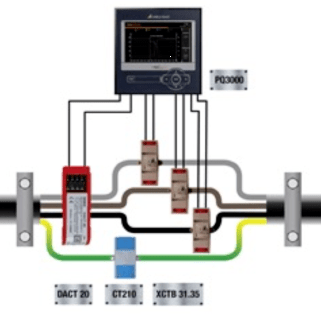

LINAX PQ系列電能質量監測裝置通過允許在同一應用中測量和評估殘留電流和接地導體電流，從而有助于優化RSM。在這種情況下，使用DACT和KBU系列的差分電流傳感器。為了在出現諧波振蕩時盡可能避免測量誤差，將測量系統限制為監視頻譜的1kHz。

此外，系統的穩定運行還得益于以下優勢：可自由選擇的監控通道數量（0/2/4/6/8），可選擇差分和/或接地導體電流監控器，可斷開導體監控器，可自由選擇極限值，使用標準電流傳感器的接地導體電流測量，警報和預警閾值觸發記錄，通過數字輸出的直接警報觸發等。這些功能中特別值得一提的是靈活的可監控通道選擇，可快速進行真正需要時的故障定位。

總之，可以說，通過將LINAX PQ系列電能質量測量設備與適當?shù)碾娏鱾鞲衅髋浜鲜褂茫梢酝瑫r(shí)且非常經濟高效地執行一系列電能質量測試應用。所有這些都可以在整個系統中始終保持較高的準確性和兼容性。
