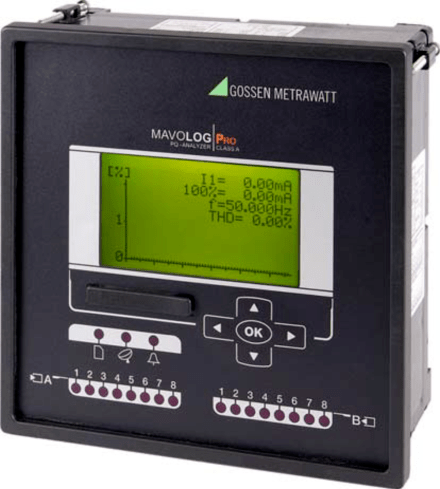

Mavolog Pro認證級最大需量電能質量關口表作為4象限電能表，以其小巧的體積和精美的外觀承載了IEC 61000-4-30標準 Class A級精度的國際第三方實驗室獨立認證的監控功能。操作簡便，通過專業軟件即可查看分析。

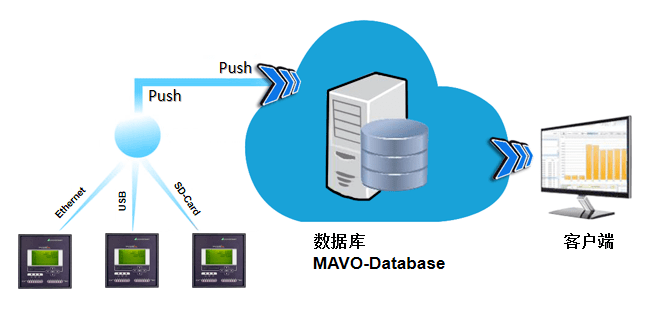

方案采用“采集層-集成層-系統管理層”三層技術架構，通過簡易方式滿足不同用戶的實際需求。
最大需量及電能質量監測系統可以長期、實時獲取現場電能質量數據、實現電能質量分析、判斷負荷分布與能量需求、偵測系統負荷變化等功能，對出現的電能質量事件實時記錄，快速發現問題并有效進行分析診斷。本系統需要至少滿足以下要求：
監測終端具有4路電壓及4路電流輸入通道，適應各種配電制式，支持最多20路的輸入與輸出，提供2路以上開關量輸入輸出。信號采樣率可按需要進行可視化設置，達到625點/周波；
監測終端支持按照不同模型對最大需量（MD）進行計算并記錄。
滑動窗口模式：允許在一段時間內進行多次平均計算，從而更頻繁地刷新測量結果。顯示一個完整周期內的平均值。運行的MD在每個子周期中更新前一個子周期的平均值。
固定窗口模式：是在固定時間內計算平均值。時間常數可以設置為1到255分鐘，系統中可顯示進入周期時間，當前MD和上次復位產生的最大MD的計算周期結束前的剩余時間。
熱力學特性模式：通過對雙金屬表的模擬，建立了熱力學指數模型來計算MD。最大值和出現的時間存儲在設備中?？梢栽O置一個時間常數從1到255分鐘。
監測終端具有監測下述電能質量指標的功能：
電壓(相電壓和線電壓)、電流、頻率、有功功率、無功功率、視在功率、功率因數，功率采用四象限定義；
短期電壓變動，包括電壓暫降、電壓驟升和電壓短時中斷；
三相電壓、電流不平衡度及各序分量；
電功率：雙向、輸入、輸出、凈值、總和；
諧波，包括電壓、電流的總諧波畸變率和各次諧波含量，諧波監測次數滿足EN 61000-4-7標準不低于63次；
具有諧波及閃變分析功能；
監測裝置的安全性指標需獲得CE認證。
監測裝置的電能質量監測方法需要獲得國際第三方機構關于IEC61000-4-30 標準的CLASS A精度認證。
監測裝置可通過外部系統或設備本身對采集到的實時數據進行顯示和設置。
同時具有RS485、以太網（TCP/IP協議）及USB通信接口。
電能質量事件觸發條件可以參照通用標準規定，也可以是自定義相關閾值，如：電壓偏差、頻率偏差、三相不平衡、諧波和電壓閃變的限值，或相關觸發條件的邏輯組合。
支持對如超限值和違反標準的數據及事件輸出開關量報警信號。
監測終端可以按照國際電能質量標準要求生成基于大量數據的統計分布報告，報告支持PDF文件，通過表格和圖形化顯示。
監測及分析系統，可通過簡單的方式獲取數據并將其存儲于指定位置，具備基礎的數據分析、能耗監控及報告生成功能，用戶界面操作便捷。

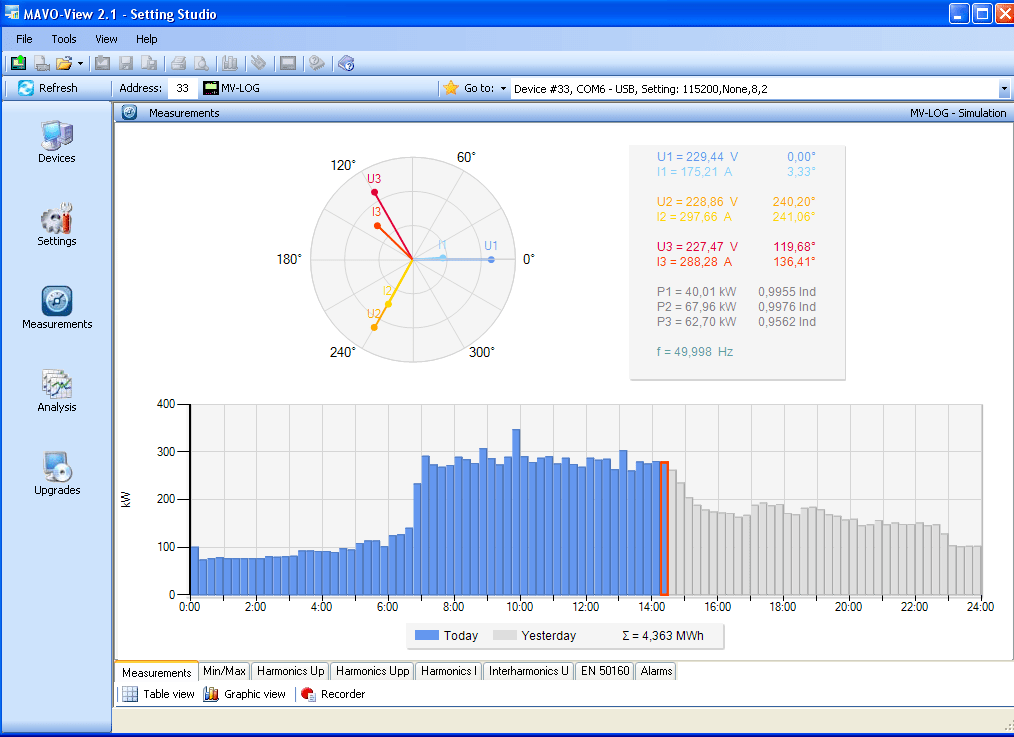

終端監測到最大需量數據和電能質量數據可以在軟件系統界面直觀展示，設置簡便。軟件可以提供PQDIF或COMTRADE協議的數據輸出
系統可以對裝置采集的能耗情況，進行統計并生成報告。系統具有電能質量分析功能，全面支持標準PQDIFF電能質量文件，報告文件滿足國際相關標準。
咨詢：Mavolog Pro最大需量及電能質量監測裝置
