介紹

某些具有高諧波或電子開關成分的負載會引起電壓波形失真。這樣的波形失真可以包括諧波，間諧波，電壓波動和/或來自SCR開關負載的電子凹陷波形。

捕捉電壓和電流以及它們瞬態變化的能力是MAVOWATT 系列儀器的強大功能，并且是特有的。但是，當監視失真的負載時，如果配置不正確，則儀器會連續觸發，從而導致具有數百或數千個波形事件的大型數據文件。

本文章描述了波形觸發方法是如何工作的，以及如何好的設置儀器來監視失真的負載。

MAVOWATT波形觸發方法

我們有兩種波形觸發方法—波形差異觸發和RMS偏差觸發。它們相似，都是將當前記錄的UI（50/60Hz）波形與先前的波形進行比較，觸發兩者之間的差異。但是，它們使用不同的觸發方法。

波形觸發方法將當前的50/60Hz 周期及時地分成較小的窗口，并將每個窗口與上一個周期的相同部分進行比較。

RMS偏差觸發使用整個周期，并通過從當前波形中減去前一個50/60Hz周期來進行采樣。由于波形差異觸發的使用頻率更高，因此我們將在此重點介紹。

作為常用的波形觸發方法，此文章介紹了MAVOWATT波形差異觸發功能和如何為您的應用好的設置儀器。

波形差異觸發是如何工作的？

波形差異觸發使用“浮動窗口”算法進行波形故障偵測。該窗口可以可視化為沿著波形滑動，準確地在當前波形后面一個周期，見下圖：

這種方法將被測量的交流波形分解為用戶定義的時間窗口（見上圖），該時間窗口代表整個波形的百分比。將每個窗口在時間上與上一個波形中的同一窗口進行比較，如果差異超出用戶的限制，則會記錄一個事件。在上圖中，持續時間（窗口寬度）為10%（1.67ms@60Hz），這意味著波形被分解成10個連續的窗口，每個窗口代表整個波形的10%。如果持續時間為50%，則該波形將細分為2個窗口，每個窗口代表整個波形的50%（8.3ms）。

波形觸發舉例

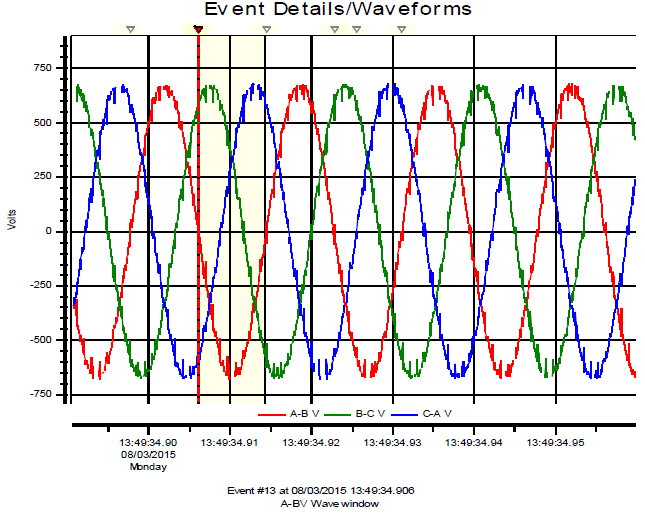

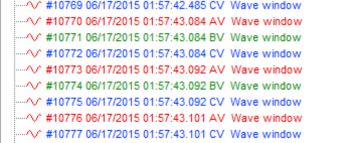

下圖顯示了我們的Dran-View7軟件中的失真電壓波形，這些波形是由MAVOWATT儀器記錄的，有多個波形觸發事件。

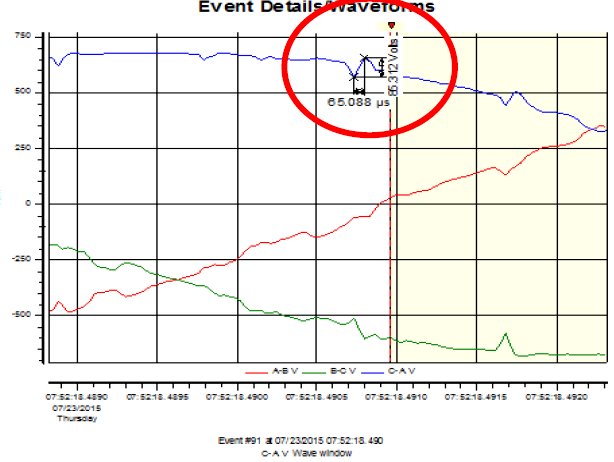

通過使用Dran-View7，你可以放大實際的觸發數據-請參見下圖中的垂直觸發線。它展示了使用Dran-View7軟件的delta X,Y更改功能顯示的失真程度。注意66.3Vpk-pk的數據。此電壓值超過波形幅值限值，并且只是該文件中超過默認設置限值的一個例子。

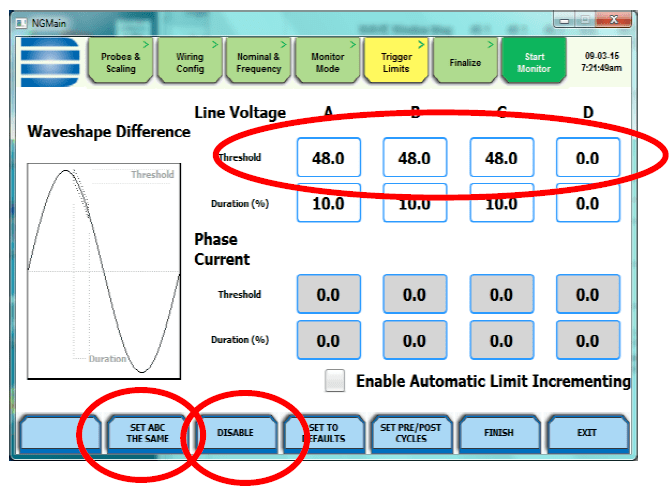

下面是波形窗口限值設置，如Dran-View儀器的儀器配置菜單中所示-66.3vpk電壓變化連續觸發48.0vpk的波形窗口幅值限值。

監控前確認

重要的是在將MAVOWATT投入使用之前，正確調整儀器設置，以避免持續的波形觸發。用戶可以使用MAVOWATT 主屏幕上的實時示波模式確認正確的波形幅值設置。

如果電壓波形存在明顯的失真，建議在不需要波形觸發時將其關閉，或是建議增加波形幅值限值。如果使用干凈的正弦電壓波形，則可以使用默認設置。

MAVOWATT波形觸發設置調整

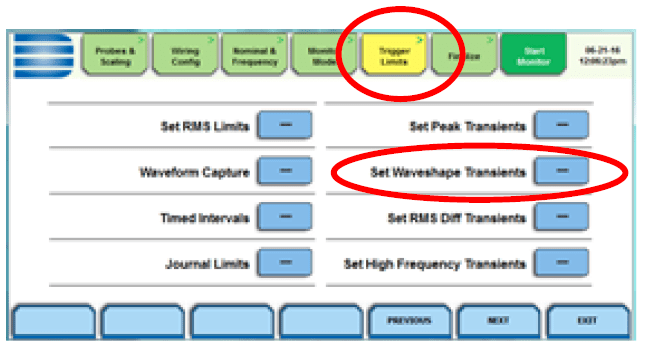

按照MAVOWATT向?qū)гO(shè)置一步步操作到觸發限值選項，然后選擇“設置波形瞬態”以更改幅值限值。

通過增加限值來調整波形限值幅度。你可以單獨設置所有的三個，也可以使用底部的“設置ABC相同”按鈕。

如果你不需要這些事件，用戶也可以通過按底部的“關閉”按鈕來用關閉波形觸發。
