電能質量的在線監控（7*24小時）

固定安裝測量電能質量是早期檢測電能質量問題的重要工具，選擇合適的固定測量裝置，應考慮現有電能質量知識儲備以及詳細應用情況。 對于非常深入的分析和故障排除，建議咨詢電能質量專家。

A級電能質量監測，計量認證

Linax PQ3000/5000系列(AC)

前面板或頂帽軌道安裝的A級電能質量監控設備

用于電網電能質量監測的緊湊裝置

-根據IEC61000-4-30 ed.3，A級認證電能質量測試裝置。

-電能質量數據的交換格式：PQDIF

-在沒有外部軟件的情況下，可通過網站查看保存電能質量報告

LINAX PQ5000-RACK 機架安裝(AC)

19寸機架安裝的在線電能質量監控設備

滿足EN60297標準的19寸機架安裝版電能質量監測設備

-可同時監控分析兩路大電流網絡(例如雙排母線，變壓器)

-通過移動網絡進行可選數據傳輸，并通過全球定位系統進行同步

-通過電流互感器(1/5A)或小信號傳感器(<3V)測量電流

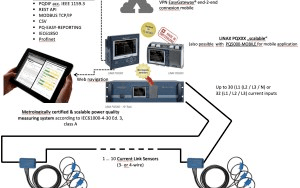

可擴展傳感器技術的LINAX測量系統

具有可擴展電流鏈接測量傳感器的固定PQ測量系統

用于PQ測量系統和智能電網應用

-在一個單元上最多30（32）路電流輸入3

-1...10A電流傳感器輸入端子

-各種接口選項

需求側S級電能質量電能質量監測設備

Linax PQ1000(AC)

固定PQ測量技術在S級作為前面板或頂帽軌道安裝

用于電網電能質量監測的緊湊裝置

-滿足IEC61000-4-30的S級電能質量分析儀

-根據共同標準和個性化限值對配電網和IPC進行符合性評估

-設計多樣（頂部帽子軌道安裝與不帶顯示面板安裝）

測量電源系統中的所有電氣量，包括事件記錄和故障記錄器功能

SINEAX AM系列(AC)

用于記錄所有電氣參數的功率監測裝置

用于配電網測量和監測的緊湊裝置

-根據IEC61000-4-7標準進行諧波分析

-1500組關于能消、電網狀況和電能質量的信息

-96x96毫米和144x144毫米的面板安裝

-事件記錄器：根據IEC61000-4-30記錄電壓事件

SINEAX DM5000(AC)

用于在配電網中記錄重電流變量的功率監測裝置

用于監測配電參數的緊湊型設備

-根據IEC61000-4-7進行諧波分析

-電網狀況監測：0.1級(U/I)，0.2級(P/Q/S)

-DIN軌道安裝

-事件記錄器：根據IEC61000-4-30記錄電壓事件

APLUS (AC)

電力監測裝置(PMD)用于靈活、全面地獲取電氣量

大電流電能分析系統

-綜合電參數記錄

-事件記錄的長期數據存儲

-面板安裝在96x96毫米的DIN軌道上

可選配件：

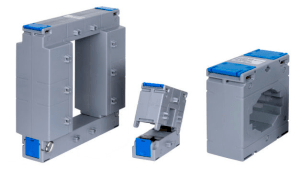

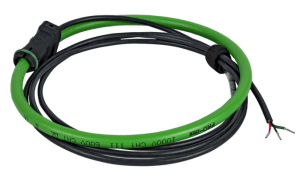

電流互感器電流互感器(20kHz)羅可夫斯基線圈

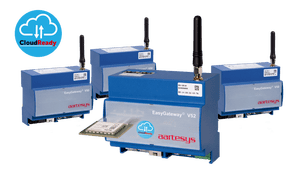

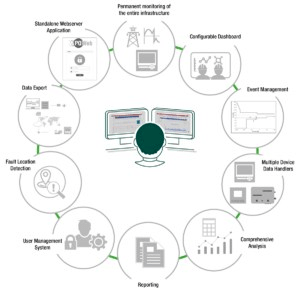

GPS時間同步器           安全網關軟件

結論

在電能質量的在線監測中，測量的具體應用和目標決定了具體的測量裝置。 在某些情況下，不同的輸配電區域（網點）也使用不同的測量裝置，因為不同區域可能需要不同的評估標準。 不同的性能和特點也直接決定了采購價格的高低。
