Dranetz 在線電能質量監測儀儀器公司：

收入精確度與收入認證/等級

一、引言

除了我們的能源計量產品外，Dranetz 電能質量產品還可以計算和測量常規電量參數，比如VAR、PF、需求、能源等。能夠除了PQ之外，測量能量為更多的應用，包括僅能源可能包括電力消耗的應用。

當測量用于計費、收入、計量認證或其他目的的電力消耗時，通常需要高精度。當計量數據用于計費時，法規或法律可能要求使用收入認證/等級計量表。當不需要經過收入認證的電表時，收入準確的電表可以滿足應用的需要。這種電表具有與收入認證電表類似的精度，但沒有經過實驗室的測試和認證。

本白皮書總結了用于收入認證能源計量的常見標準，以及當前Dranetz產品的準確性和性能如何與這些標準進行比較。

二、標準概述

收入計量標準在世界各地各不相同，但通常屬于兩個標準機構：ANSI和IEC。北美主要遵循美國國家標準協會（ANSI）的標準，世界其他地區遵循國際電工委員會（IEC）的標準。一些國家還利用ANSI和IEC標準的變體制定了自己的計量標準，而另一些國家則結合了這兩個世界標準的各個方面。

由于測量鏈中的每個環節都很重要，需要加以考慮，因此也有測量傳感器的標準。無論標準機構如何，收入計量標準的總體目標都是定義儀表和傳感器的性能要求，以便合規儀表在預期應用中持續、準確、重復和可靠地進行測量。適用的標準涵蓋了測量范圍、溫度變化、功率因數變化以及準確計量電力的其他方面。

三、ANSI標準

重要的ANSI計量標準包括ANSI C12.1-2008、ANSI C12.20-2010以及ANSI C57.13-2008年針對電流傳感器。ANSI計量標準定義了組合儀表和傳感器以及許多其他項目的精度。

ANSI C12.1-2008規定了1%至2%，取決于測量的電流（安培），以及

功率因數。較低的功率因數允許與參考的偏差較高，在電流測量范圍內測量的低電流或高電流也是如此。

ANSI C12.20-2010（參考ANSI C12.1）更多嚴格并定義了2個精度“等級”：0.2級

和0.5級。一般來說，正如他們的名字所暗示的那樣，0.2級儀表的允許偏差最大為+/-0.2%，0.5級儀表的偏差最大為+/-0.5%。這些最大偏差是在功率因數為1.0時，較低的功率因數允許與參考的偏差較大。同樣，這適用于整個測量系統，包括CT。請注意，這是對標準的簡化，遵守ANSI C12.20-2010并通過認證測試還有很多方面。

四、IEC標準

適用于電力計量設備的IEC標準為IEC 62053-21和IEC 62053-22。這些標準適用于600V或更低的計量應用，也參考了電流互感器的IEC 60044-1。

與ANSI規范類似，IEC 62053-22是一個更嚴格的標準，與IEC 62053-21相比，具有更高的精度要求。

IEC62053-21定義了1.0和2.0兩個精度等級。

在功率因數為1.0時，允許1.0級儀表的誤差上限為+/-1%，允許2級儀表的錯誤上限為+/-2%。較低的功率因數允許更高的誤差限制。

C12.22-2010，IEC 62053-22為包括CT在內的整個測量系統定義了0.5s和0.2s的精度等級。在功率因數為1.0的情況下，0.2s級儀表的誤差上限為+/-0.2%，0.5s級儀表誤差上限為+/-0.5%。較低的功率因數允許較高的誤差限制。

五、收入準確與收入認證/等級

ANSI和IEC電力計量標準都有非常嚴格的測試要求，遠遠超出了電表的精度。盡管電表可能沒有經過實驗室的收入認證，但它可能具有此類電表的精度，并且可以用于許多不需要認證但需要具有類似精度的測量的應用中。

六、DRANETZ產品與收入計量

Dranetz目前不生產或銷售收入認證/等級的產品，但大多數Dranetz產品符合收入認證的許多準確性要求，可以被認為是收入準確的。

ANSI和IEC收入計量表標準中重要的核心要求是計量表的準確性。ANSI C12.20和IEC 62053-22都有類似的精度要求，這取決于“等級”。0.2級儀表允許在功率因數為1.0時偏差為+/-0.2%。0.5級允許在功率因數為1.0時偏差為+/-0.5%。

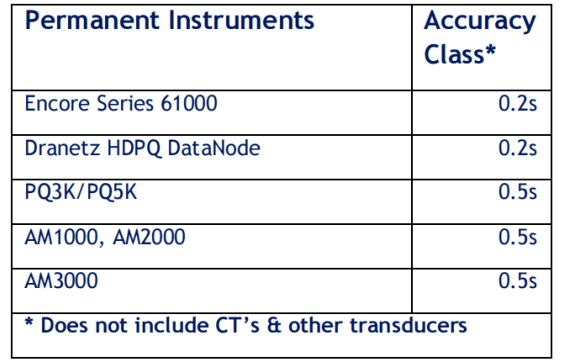

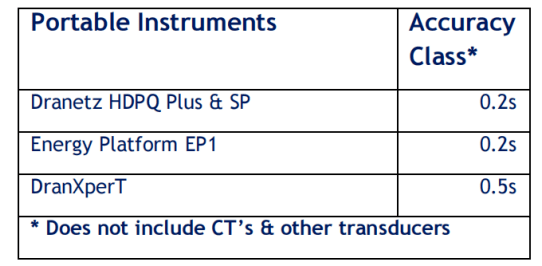

下表顯示了Dranetz便攜式和長久性儀器如何與ANSI和IEC標準的精度要求進行比較。

如上表所示，CT和其他換能器未被考慮在內，可能會影響精度測量值。選擇不當?shù)腃T會對測量產生負面影響，并大大降低整體精確。

七、應用

收入精確工具有許多應用。這些應用通常不需要收入認證/等級儀器，但測量的準確性仍然非常重要。常見的應用程序有：

·  次級計量-下游計量器位置

·  負載管理–管理設施中的負載

·  檢查計量——驗證固定計量表的準確性

·  Tennent計量-電表租戶消耗

·  公用事業賬單檢查–查找公用事業賬單錯誤

通常，能源計量/監測只是大型電力監測系統的一部分，該系統還包括一個系統中的電能質量和其他監測。上表中引用的許多Dranetz儀表也測量電能質量，因此用戶可以從一臺儀器服務于多種功能和應用中獲益。

八、結論

正如你所看到的，Dranetz銷售的大多數儀器都具有收入級精度。因此，當需要準確性和可靠性時，世界各地的許多客戶都信任Dranetz產品來滿足他們的能量測量需求。
