PME(功率-監測-能量)選件通過收集關于能量分配或單個負載消耗的附加信息，將測量主機的功能從SINEAXAM，SINEAX DM5000.CENTRAXCU 或LINAX PQ系列擴展到實際的能量管理中心。這種可擴展的解決方案使得時間功率流動透明，從而為綜合能源管理奠定了基礎。它通常用在分配能量的地方，例如在配電站或工業廠房或建筑群的供應中。基于羅氏線圈的無線電模塊用作電流傳感器，由電池或通過USB-C供電。
最多100路電流，PME傳感器具有 3或 4個線圈，無需任何額外的接線工作就可以可靠地記錄數據(AES-128加密)。

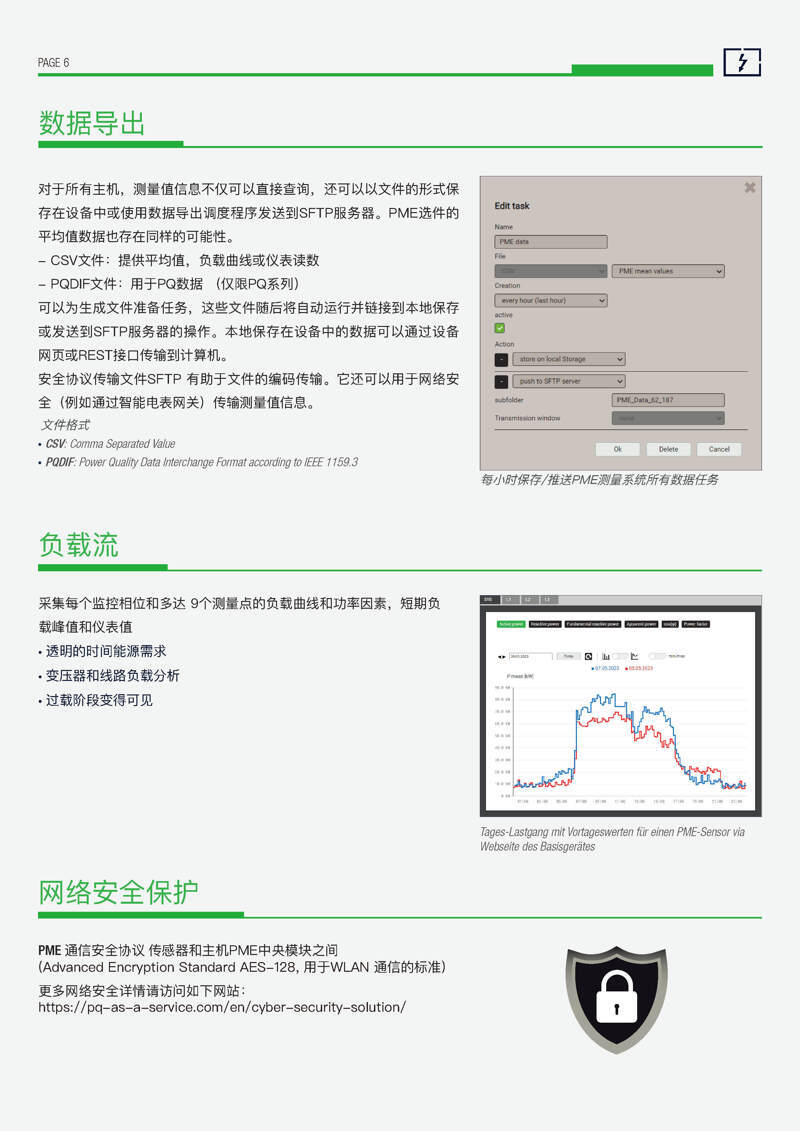

每秒一次，不僅可以確定電流值，而且由于與主機的電壓測量同步，可以導出綜合性能數據和平均負載，負載曲線數據和電能表值，這些數據也作為時間序列存儲在設備中。借助無線傳感器確定的數據可以通過主機的通信接口集中訪問。此外，還支持通過CSV文件將平均數據自動導出到SFTP服務器。防沖突偵測功能允許在同一位置使用多達 5個PME系統，最多 500路電流通道。
應用示例

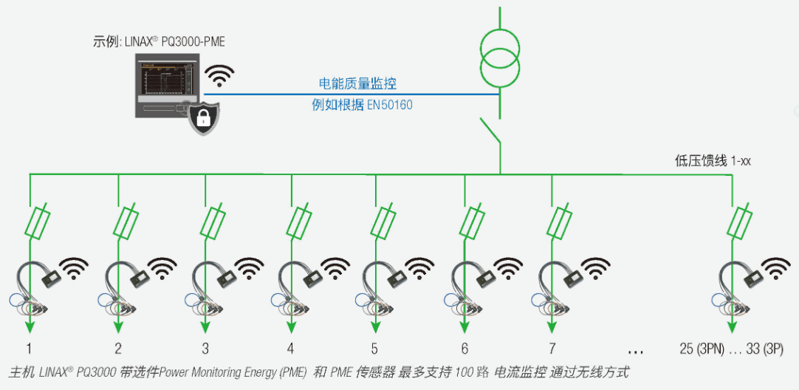

在下圖中，在變電站變壓器的二次側監控電能質量。能量分配系統使用PME傳感器測量。這樣，可以確定何時有多少電流流過哪個饋線中的電纜，有功和無功功率是多少，以及能量在各個饋線中實際流向哪個方向。
其它可測量參數根據測量系統而定(3或 4線) | |
測量值組 | 應用 |
瞬時值 · I(每相) · P,Q,Q(H1),S (每相和總和) · PF 和 cos φ(每相和總和) · 溫度(在傳感器連接盒中) · 電池充電水平 | >>監控導體電流負載 >>無功補償 >>確認給定的功率因素 >>傳感器區域的環境溫度 >>傳感器管理 |
諧波 · THDI和 Total Demand Distortion TDDl(每相) · 波形(100/120 采樣點 每周期) | >>設備熱負荷評估 >>關于互聯消費者的可能結論 |
能量平衡 · 電能表 有功/無功能量 輸入/輸出 .平均值 P, Q, Q(H1),S，PF 和 cos φ(每相和總和) · 平均值 |,THDI和 TDDI(每相) | >>內部能量賬單的準備 >>確定一段時間內的能量消耗(負載曲線)，用于能源管理或能源效率審查 >>監測平均導體負載(加熱) |
安裝和運行條件

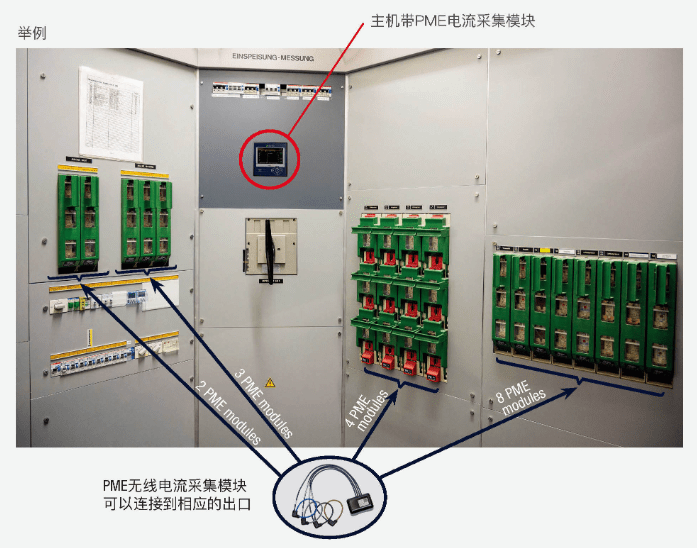

主機和無線傳感器通常安裝在控制柜或配電柜中，一般安裝在輸入或輸出線路的電纜上。主機和無線傳感器之間的距離設計為 10米的距離。這樣，在需要更換電池之前，無線電電量可以保持在較低水平，傳感器的運行時間可以保持較長(一般可達 10年)。

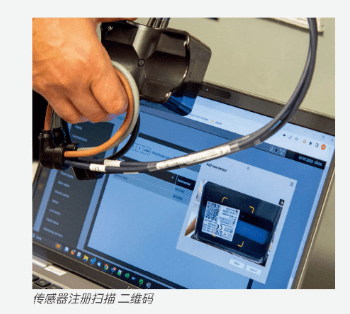

在調試期間，傳感器和主機相連，可通過掃描二維碼進行傳感器注冊。通過優化調整傳輸功率和設置傳感器查詢的頻率，可以適應當?shù)噩F(xiàn)場條件。目的是盡可能延長電池壽命實現可靠的通信。
通信
· 無線電頻率 2.4GHz,10米傳輸距離
· 通過二維碼注冊傳感器實現快速調試
· 電池供電(使用壽命最長 10年)或USB-C
· 通過主機訪問(PME 中央)
傳感器安裝
· 打開傳感器外殼放入電池或通過USB-C供電
· 通過掃描傳感器銘牌上的二維碼或輸入安裝碼，通過訪問主機網頁注冊傳感器
· 將傳感器分配給測量系統
· 為測量系統指定名稱和系統類型

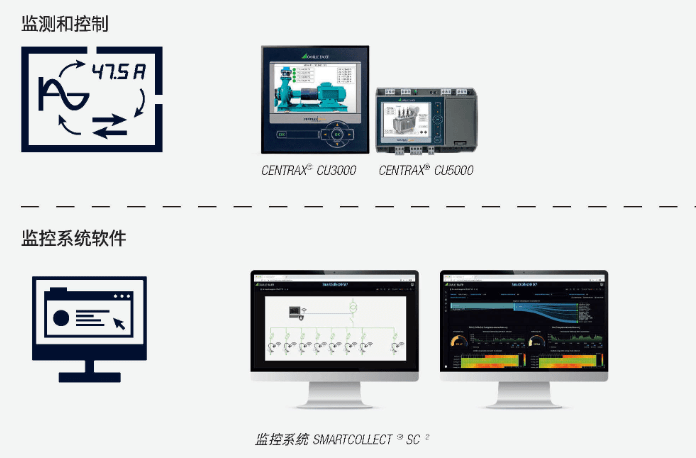

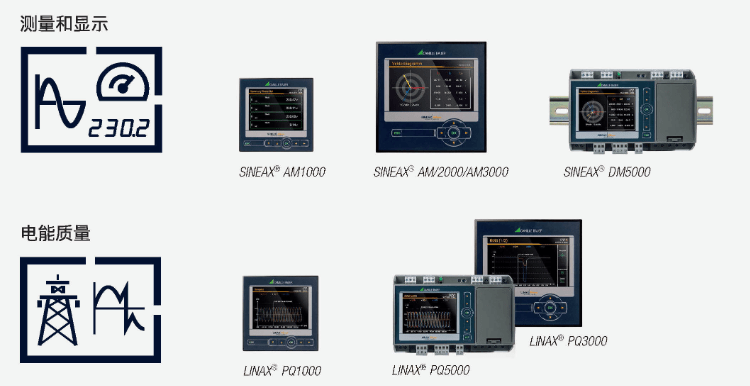

PME 系統可用于如下設備主機
PME選件是SINEAX AM,SINEAX DM5000,CENTRAXCU和LINAXPQ系列主機的擴展功能，PME系統始終獨立于主機的其他附件功能。主機的選擇允許用戶根據自己的個性化需求調整測量解決方案。例如，可以選擇PQ系列的主機功能來評估電能質量的合規性。
如果需要對數據進行預處理或現場控制，或者如果要通過MODBUS連接其他測量設備，那么CU系列主機更有意義。即使是AMX000，作為簡單的主機版本，也可以全面監控饋線的狀態，根據PQ標準記錄電壓擾動事件并檢測故障電流。

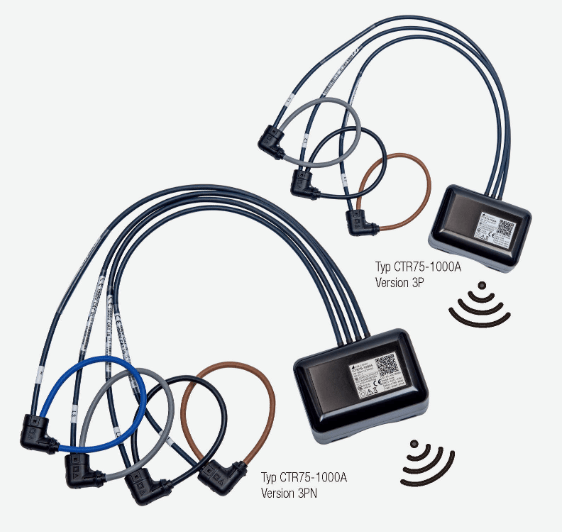

電流傳感器型號 TYP CTR75-1000A | |
測量通道數量 | 3或 4個 |
傳感器最大數量 | 25...33(≤100個電流每個PME中央) |
頻率范圍: | 10 Hz up to 100 kHz |
最大額定電流I | 1000A" |
最大測量電流 | 1.2xI |
開始電流 | 2.0A (基波成分) |
6kHz | |
查詢間隔 | 可設置,默認 1s |
傳輸功率 | 可設置，默認0dBm |
距離范圍 | 10m @傳輸功率 0dBm |
供電電壓 | 電池4節1.5VAA/FR6/L91(非標配)或 USB-C(5V DC) 電池壽命大約10 年@傳輸功率 0dBm 使用“Energizer Ultimate Lithium AA” |
連接類型 | 4-wire 不平衡 或3-wire 不平衡 或分相 (2-phase 系統) |
基本不確定度 | |
電流 | ±0.5% |
有功/無功能量 | Class 3.0(典型) |
無線電通信 | |
頻率 | 2.4 GHz |
安全 | AES-12高級加密 |
同一位置最多 5個 PME系統 | |
環境條件,一般信息 | |
操作溫度 | -10 to +55°C |
存儲溫度 | -25 to +70'C |
溫度影響 | 0.5x基本不確定度(典型)每10 K |
長期漂移 | 0.5 x基本不確定度 每年 |
相對濕度 | <95 % 不含冷凝 |
操作海拔 | ≤2000 m above NN |
僅限使用在樓宇內! | |
機械屬性 | |
導體直徑 | ≤75 mm |
傳感器線纜 | ?6mm |
電氣安全 | |
電流輸入彼此電氣隔離 | |
保護等級 | II(保護絕緣,通過保護阻抗輸入電壓) |
污染等級 | 2 |
保護 | IP42(連接盒子) IP67(羅氏線圈) |
測量等級 | 1000 V CATIII, 6O0 V CATIV |
