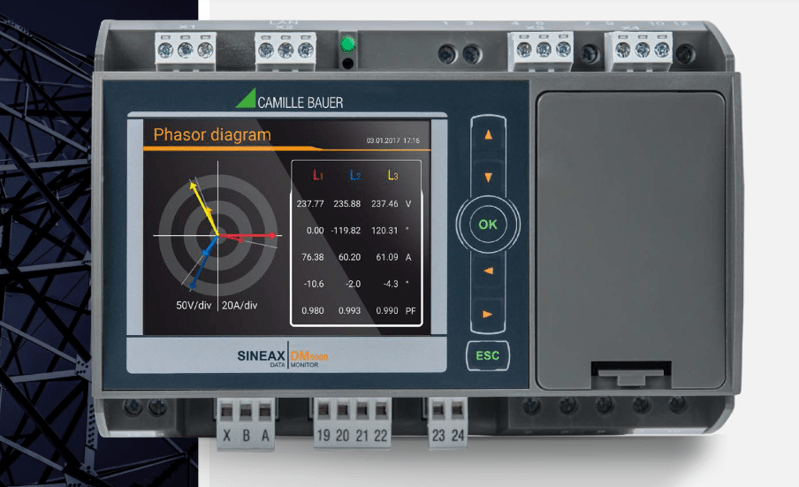

SINEAXDM5000是一個緊湊的設備測量和監測在強電流電網。它提供了廣泛的功能，甚至可以通過可選組件進行擴展。過程環境的連接可以通過通信接口、數字I/0s、模擬輸出或繼電器來實現。可選配的顯示屏顯示質量好，現場操作直觀。該設備已被設計用于工業廠房、建筑自動化或能源分配。
在低壓系統中，標稱電壓高可達690v，計量等級CATIII可直接連接。通用測量系統允許在任何類型的電網中直接使用這些設備，從單相電源到四線不平衡負載系統。該設備可以通過web服務器或可選的TFT顯示完全適應現場的要求。配置和數據可視化都不需要特殊的軟件。
靈活
任何類型電網的通用測量輸入可自由選擇的平均值和計量變量可配置的訪問授權
可擴展
可組合設備版本(接口、I/0s、電源)
可選數據記錄器(負載分布曲線、儀表讀數、事件、干擾)作為標準對象集成到SMARTCOLLECT軟件中
多功能

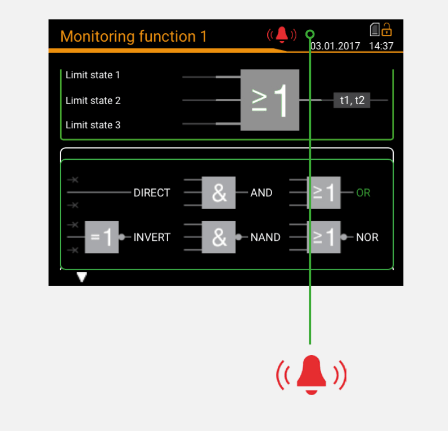

通過限制值及其邏輯鏈接來實現各種監控選項
通過顯示器或網頁進行中央報警功能
帶有純文本信息的警報列表，用于快速設備狀態概述
直觀
易于設備操作與特定語言的純文本菜單指導
測量數據信息的局部排列，以便快速訪問所需數據
維修和調試服務區
清晰
高分辨率，彩色TFT顯示(選項)，用于測量數據的高清晰顯示持續可見的狀態信息(警報，密碼保護，數據記錄)網頁設計與本地顯示相同
輸入 | |
標稱電流 | 1...5A(最大 7.5A) |
最大 | 7.5A |
過載容量 | 10A 長久 100A,5x1s,間隔 300s |
標稱電壓 | 57.7 ...400V 100 ...693V |
最大 | 520V 900V，(正弦) |
過載容量 | 520V 900V 長久 800V1386V10x1s,間隔10s |
標稱頻率 | 42 ...50...58Hz,50.5..60...69.5HZ |
測量 TRMS | 高達60次諧波 |
電源變體 | |
標稱電壓 | 100 ...230VAC/DC 24...48VDC |
消耗 | ≤20VA,≤ 12W |
連接類型 | 單相或分相(2相系統) 3或4線平衡負載 3線平衡負載[2U,11 3線不平衡負載，Aron連接 3或4線不平衡負載 4線不平衡負載，0pen-Y |
I/O接口 | |
模擬輸出 | （可選） |
線性化 | 線性的,彎折的 |
范圍 | ±20mA(24mA 最大),雙極 |
精度 | 20mA的±0.2% |
負荷 | ≤500Ω(最大 10 V/20 mA) |
負擔影響 | ≤0.2% |
殘余波紋 | ≤0.4% |
數字輸入無源 | |
標稱電壓 | 12/24V DC(30V 最大) |
邏輯零 ZERO | -3至 +5V |
邏輯一 ONE | 11 至 30V |
數字輸入有源(可選) | |
開路電壓 | ≤ 15V |
短路電流 | <15mA |
電流在 Rm=800Ω | ≥2mA |
數字輸出 | |
標稱電壓 | 12/24V DC(30V 最大) |
標稱電流 | 50mA（60mA 最大） |
負載能力 | 400Ω ...1MΩ |
對于接地系統(可選） | |
測量通道數 | 2(每個測量范圍2個) |
測量范圍1(1A) | 接地電流測量 |
-測量變壓器 | 1/1至1/1000 A |
-報警極限 | 30 mA至1000 A |
測量范圍2(2mA)RCM，帶連接監控 | |
測量變壓器 | 剩余電流互感器500/1至1000/1 A |
報警極限 | 30 mA 至1A |
繼電器 | (可選) |
觸點 | 轉換觸點 |
負載能力 | 250VAC,2A,500VA; 30V DC,2A,60W |
符合IEC/EN 60688的基本不確定性 | |
電壓，電流 | ±0.1 % |
功率 | ±0.2 % |
±0.1° | |
頻率 | ±0.01 HZ |
不平衡 U,l | ±0.5% |
諧波 | ±0.5% |
THD U, I | ±0.5% |
有功能量 | 等級 0.5S (EN 62053-22） |
無功能量 | 等級 0.5S EN 62 053-24) |
接口 | |
ETHERNET | 標準 |
連接 | RJ45 插座 |
物理 | Ethernet 100Base TX |
模式 | 10/100 MBit/s,全雙工/半雙工，自動協商 |
協議 | Modbus/TCP,http,NTP 時間同步 |
IEC61850 | 可選 |
物理 | Ethernet 100BaseTX,RJ45 插座,2個端口 |
模式 | 10/100 Mbit/s,全雙工/半雙工，自動協商 |
協議 | IEC61850,NTP |
MODBUS/RTU | 標準 |
物理 | RS-485,最大1200 m(4000 ft) |
波特率 | 9.6至115.2 kBaud |
參與者數 | ≤ 32 |
時間參考 | 內部時鐘 |
時鐘精度 | ±2分/月(15至30°C) |
同步 | NTP 服務器 0r GPS |
功率儲備 | >10 年 |
環境條件一般信息 | 只能在建筑物室內使用! |
操作溫度 | -10至15-30 至+55°C |
存儲溫度 | -25 至 +70°C |
溫度影響 | 0.5x每10K基本不確定度 |
長期漂移 | 0.5x每年基本不確定度 |
其他 | 應用組 II(EN 60688) |
相對空氣濕度 | <95% 無凝結 |
操作海波高度 | MSL以上≤2000米 |
機械性能 | |
安裝 | 頂帽導軌35x15或35x7.5mm |
外殼材料 | 聚碳酸酯 (Makrolon) |
易燃性等級 | V-0 符合 UL94,自熄不滴水，不含鹵素 |
重量 | 600g |
安全（電流輸入彼此電流隔離） | |
保護等級 | I(保護絕緣，通過保護阻抗輸入電壓) |
污染程度 | 2 |
保護 | IP40(前面板),IP30(外殼),IP20(終端) |
測量類別 | CATIII |

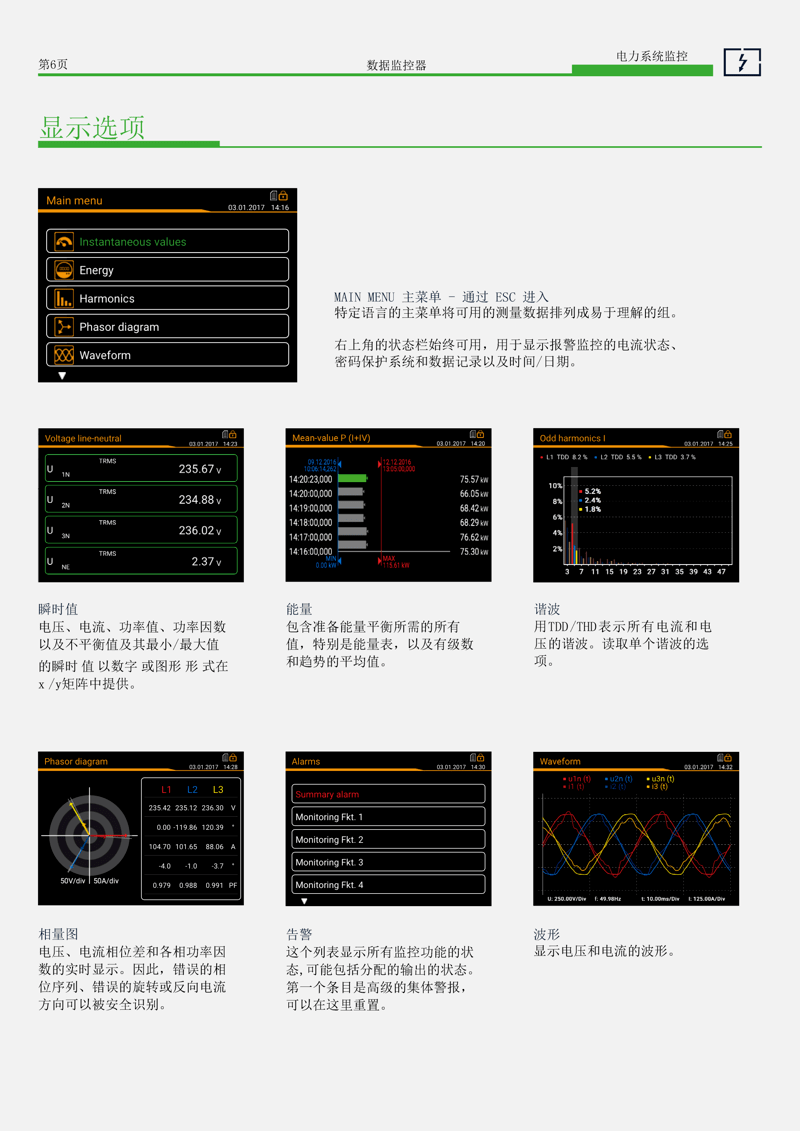

監控和警報
DM5000的儀器支持對獲得的測量數據進行現場分析，以便在不涉及單獨控制的情況下直接立即或延遲采取措施。這有助于設備的保護和服務間隔的監視。
以下項目可供選擇:
-12個極限值
-8個監控功能，每個輸入3個
-集體報警作為所有監控功能的結合
-3個運行小時計數器，具有可定義的運行條件
可用的數字輸出可直接用于極限值的傳輸和監控功能以及可恢復的集體報警。
可以將文本分配給用于警報列表和數據記錄器中的事件條目的每個監控功能。
數據記錄
該設備可能配備高性能數據記錄器，其綜合版本中有以下記錄選項:
定期數據
浠捶的猊集鼢霨簡儡門夜裝諼例如獲取負載分(例如每日、每周、每月)。
事件
一種記錄事件發生和時間信息的日志:監控功能的觸發和關閉、配置的變化、斷電等。
干擾記錄器

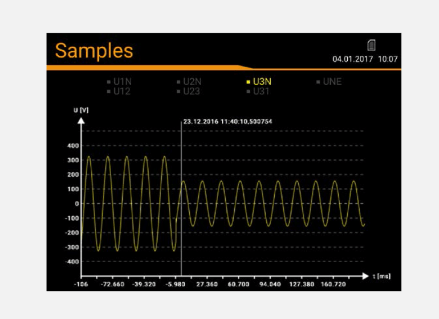

基于1/2周期RMS值的擾動情況下的電流和電壓進展記錄。在擾動期間，波形的附加配準也是可能的。這種類型的注冊符合EN61000-4-30電能質量標準的要求。
事件列表和干擾記錄器的記錄可以直接顯示在設備上。更廣泛的分析可通過該設備的網頁。
咨詢：多功能電量變送器 SINEAX DM5000
