LINAX PQ5000CL電能質量監控系統在智能電網中的應用

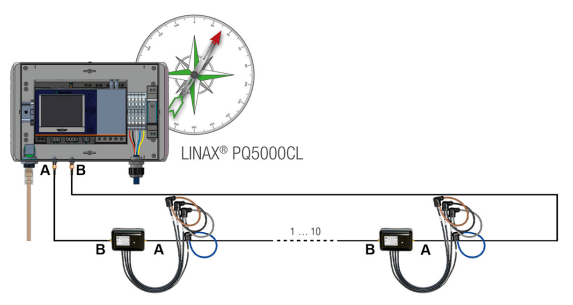

在LINAX PQ5000CL電能質量監控系統中，?切都集成到?個系統中。它通過電流鏈路模塊實現電流測量的可擴展性，再結合基本單元中A類計量認證的電能質量監測功能?？梢哉f是計量指南針。在擴展步驟中，電流鏈路模塊的每個電流通道仍將相對于電壓事件進?時間同步。這意味著每個電壓事件都可以?電流/通道查看和分析。因此，IT基礎設施的負擔最小，因為只有?個參與者作為數據集中器接管了所有測量數據的整合和通信。別忘了，設備層?的獨特?絡保護，為網絡運營的整體網絡安全做出了重?貢獻。 無間隙測量（零盲） 得益于高采樣率（18kHz（U）/54kHz（I）），?乎沒有任何東?是隱藏的，甚?快速波動也隨時都能無間隙記錄。這對于提供具有?性能和真實數據的?動化（例如數字電網管理），或在智能電網中創造獨特的透明度尤為重要。在這?，測量數據傳輸?shù)交締卧?，從?將合并測量數據傳輸?shù)讲?或更?級別的系統。

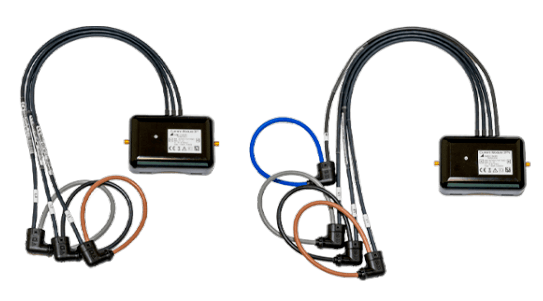

?動切換范圍，?可達20000A 根據“Factor20技術”，每個電流鏈路模塊（3P或3PN）都可以在典型額定電流范圍線路中單獨使?。因此，額定電流按當前鏈路模塊?動分類為“400A/1’000A的IN1（典型/最?）”和“IN2（典型/最?）為8’000A/20’000A”。這意味著每個模塊可以長久運?，?可達20'000A。這得益于集成在電流鏈接模塊中的?動范圍切換功能的幫助。這種類型的功能使得電流鏈路系統適用于各種不平衡甚?對稱負載的額定電流和實際負載上。 沒有基本電流測量的示例（主要?于EN5160合規性）

變體1：?于現場墻壁安裝（包括電源電流鏈路模塊）

變體2：頂帽導軌安裝（僅限電源電流鏈路模塊）

通過電流鏈路模塊進?基本電流測量示例

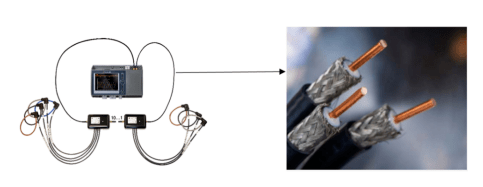

信號概念在同軸線上被證明了無數次

同軸電纜是同?結構的兩極電纜。它們包含?個內導體（也稱為線芯），內導體在恒定距離上被空?圓柱形外 導體包圍。外導體保護內導體免受輻射干擾。同軸電纜適?于傳輸幾KHz到幾GHz的頻率范圍的寬帶信號。 由于其物理特性和簡單性，同軸電纜?常適合可擴展的電流鏈路技術。?頻信號傳輸?凈?效。此外，來?外 部的?擾和對外的?擾都很好地屏蔽了。同軸技術還使設置最?總?度為20?的環形線作為“準總線”成為可 能，這反過來???減少了布線?作量。因此，電流鏈路模塊的輔助電源和信號傳輸在?根電纜中。這消除了 將許多令?困惑的單個電纜輸?配電柜的必要性。與此同時，對現有的IT基礎設施沒有額外的負載。未經授權的訪問（例如?絡攻擊）由于環形總線也變得不可能。

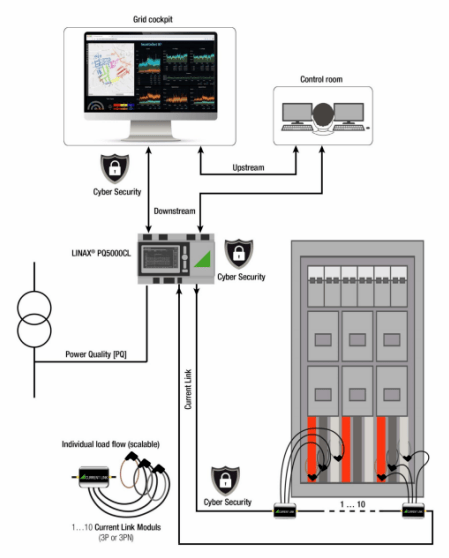

與更?級別和并?系統靈活連接

智能電網的?個主要挑戰是始終與現有系統保持良好連接。???，通信協議本身很重要，另一方面，數據類型也很重要，即哪些測量結果真正相關。最后但不是不重要的是，還有數據獲取或數據推送問題。LINAX  PQ5000CL系統通過IEC61850協議提供了連接的可能性。為此，每個電流鏈接模塊將大約32個測量數據按照1/s 的速度推送給上級系統。它可以保存數據請求，從?緩解IT系統。 然?，并?每個控制系統都已擁有IEC61850協議。因此，LINAX PQ5000CL電能質量分析終端還?持Modbus RTU和Modbus TCP/IP等經過驗證的協議。由于智能電網的實現通常在特定的電網管理系統中完成（例如Venios Energy Solution、Fichtner Digital Grid等），因此MQTT等協議在沒有網關的情況下實現直接通信變得更加重要，該功能將于2023年添加。LINAX PQ5000CL電力監測系統還支持通過REST API傳輸測量數據。

智能電網中的透明度
