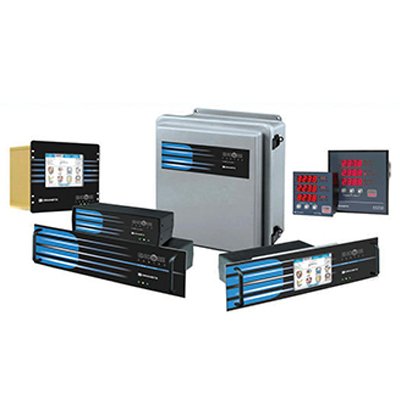

電能質量在線監測設備Encore61000系列簡介：
作為電能質量分析行業的翹楚，Dranetz自豪地展示了Encore61000系列?、下一代電能質量、能源需求和過程監測系統。 Encore系統的可配置設計，允許用戶為其特定應用指定更適合的儀器配置。所有這些靈活性，結合多用戶網絡界面，和便攜式Dranetz HDPQ系列產品一樣的彩色觸摸屏（可選），真正使Encore系列成為適合您的應用場景的產品。
Encore 61000系列在線電能質量監測裝置具有開創性的創新技術
Encore61000系列是首個真正模塊化和可配置的打破傳統的8通道（4電壓/4電流）的電能質量測試儀器。現在你可以選擇你的電壓，電流模塊和數字輸入模塊，以建立從一個到四個測試模塊在一個單一的緊湊，成本高效的機殼中的方案。可用的模塊包括：
☆ 4通道電壓輸入模塊(V)
☆ 4通道電流輸入模塊（一）
☆ 8通道數字輸入模塊(D)
您將節省資金，體驗安裝的便利性，以前需要兩個或更多儀器才能完成的測試，現在在一個儀器中可以組合多達四 個模塊實現，從而獲得物理空間。流行的產品組合包括：
☆ 4通道電壓監測：(V)
1 個電壓(V)模塊
☆ 8通道傳統電源監控：(VI)
1 個電壓(V) 和1電流(I)模塊
☆ 16通道設備性能（輸入輸出）監測：(VIVI)
2個電壓(V)和2個(I)電流模塊
☆ 16通道變電站饋線監控：(VIII)
1 個電壓(V) 和3個電流(I)模塊
☆ 16個通道電壓，4個獨立的PQ分析儀：(VVVV)
4個電壓 (V)模塊
為您的應用構建您的專屬測試儀器

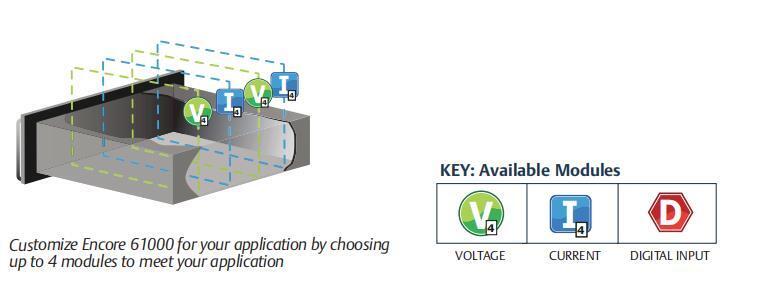

Encore系列允許您結合用戶需求，配置相關的電壓、電流和數字輸入模塊。多達四個模塊的組合可以安裝在一個緊湊型儀器中。然后，該儀器允許您結合模塊屬性來構建您自己的測試儀器，多達四個獨立的虛擬分析裝置。 如下所示，結合兩個電壓(V)和兩個電流(I)模塊，為一個UPS輸入和輸出監測等應用構建一個設備性能分析儀。
通信系統
遠程的、固定的和半長久安裝的電能質量監控設備需要靈活和可靠的通信。從高速光纖連接到模擬調制解調器，Encore61000系列的先進通信系統按照行業標準方法進行苛刻的應用測試，例如：
☆ 標準：10/100BaseT以太網端口，RS232和RS485
☆ 可選：模擬調制解調器、GSM、GPRS3G/4G無線電路
☆ 支持的協議包括TCP/IP、HTTP、XML、 ModbusTCP/RTU、IEC61850、OPC
☆ 本地和遠程，網絡通信，IEC61850，OPC
☆ 通知：電子郵件，應答關閉，尋呼機
可視化和分析

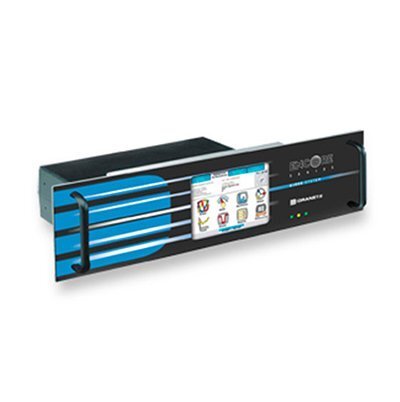

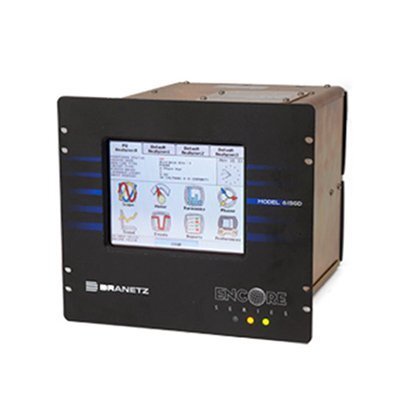

Encore系列軟件基于遠程網絡瀏覽器的用戶界面和1/4VGA彩色觸摸顯示器，易于使用，幾乎不需要專業培訓。Encore系列軟件為一個或多個監控裝置提供了高級的數據特性描述、趨勢化、 數據分析、報告、實時顯示和設置功能。 可在機架和開關設備安裝，明亮，豐富多彩的本地顯示，是好的現場測量和數據分析工具。本地報告也可通過顏色編碼報警/ 報警器面板和EN50160合規性報告獲得。
Encore61000系列通過持續電能質量監測來確定客戶電能是否符合相關標準要求，如EN50160、IEC61000-36/7和客戶自己的特殊合規要求。Encore61000系列電壓模塊經獨立實驗室 認證，以符合IEC61000-4-30： 2008的A級要求。你可以確信Encore61000系列測量值準確且可重復測量，并滿足嚴格的要求。
兼容性
Encore61000系列軟件允許您利用現有資產設備，同時利用新的功能和優勢。 Encore61000系列軟件完全支持：
☆ 所有Dranetz簽名系統的數據節點（包括ADAM模塊）
☆ 撥號調制解調器與7100PQ節點的通信
☆ Electrotek的PQView企業軟件
☆ Dranetz的DranView PC軟件
☆ Arbiter相位計
通用的Modbus驅動程序允許您映射到其他制造商的儀器中，以便與Encore61000系統一起使用。
OPC網關（過程控制的對象鏈接和嵌入）公開了一個公共接口，可通過其他軟件系統來訪問，如建筑管理、SCADA或其他軟件。
能源管理
在制定能源減排戰略時，何時何地用電是非常寶貴的信息。這些策略可以包括照明升級、暖通空調更換、安裝高效電機和/或可調速驅動器和其他成本節約措施。Dranetz儀器提供的數據為用戶提供了了解他們的設施、負荷和能源使用情況所需的信息。這些信息，結合當?shù)毓檬聵I(yè)費率結構，使用戶能夠智能地定位設施的區域，為您的節能預算提供好的回報。不僅可以減少整體能源使用，而且功率因數懲罰和使用時間需求懲罰等公用事業費用可以通過減少，這些問題或?qū)⒇?fù)荷轉移到一天中較便宜的時段來減少。 利用Encore61000系列能源數據節點和Encore61000系列軟件，設備可以輕松地查看許多參數，包括其瞬時和歷史需求/能源以及每個點的相關成本。此外，Encore61000系列軟件還內置了報告和分析功能，知道在哪里、何時以及使用了多少能源?？捎玫哪茉词褂弥悄軕?yīng)答模塊根據您的公用能源成本結構提供報告，讓您能夠知道在哪里應減少能源計劃，并跟蹤隨著時間的投資回報率，以持續管理優化能源使用。該系統主動和持續監控，當超過編程閾值（限值）時，可根據需要向盡可能多的個人發送報警通知。這些通知可以以電子郵件、尋呼機或越來越流行的短信的形式發送給手機。
智能分析
Dranetz和它的姐妹公司Electrotek Concepts的綜合電能質量技術，給了Encore61000系統執行高級事件描述的智能分析功能。您將通過深入分析收到對事件的清晰和簡單的解釋。 獨特的應答模塊?執行高級分析，并通過直觀的用戶界面為更復雜的電能質量事件提供答案。應答模塊解釋數據，使每個用戶都成為專家。應答模塊可用于每個領域，包括：電壓暫降方向偵測、PF補償電容檢測/方向偵測、能源使用情況分析/報告、UPS性能評估和自定義在線分析功能。
績效評價
通過結合多個模塊，Encore61000系列可智能地監控各種設備和電源系統的性能參數， 以評估電源系統的性能和運行狀況，例如：
☆ UPS—Encore61000系列監控輸入和輸出，以持續評估UPS的運行狀況，以確保其正常運行并 合制造商規范。UPS驗證應答模塊提供了一個易于閱讀的通過/故障報告。
☆ 系統可靠性—通過持續評估多條電路的電能質量，明確顯示電力系統的可靠性。
☆ 預測性維護—基準測試提供了統計評估，允許您通過預測而不是計劃性維護來降低成本
Encore系列軟件
Encore61000系列軟件(ESS)有兩個版本： 全電能質量/能源和僅能源。Encore61000系列的核心是其基于網絡瀏覽器的 ESS。這個高級的智能軟件既是系統控制器，也是整個系統的用戶界 面。ESS可用于任何應用程序，從單點小系統到多點大系統，例如100個監控點的公用電力系統監控。 ESS通過所有支持的通信方法自動與系統中的每個儀器進行通信，以下載和存儲數據。ESS也是一個受密碼保護的web服務器，它充當?shù)?Encore61000系統的網關。用戶與系統的所有交互，如趨勢化、報告、實時和設置，都將使用任何連接到系統的 web瀏覽器完成。多用戶界面允許同事、工程師或顧問在熟悉的web 環境中分析和共享數據和報告。
企業級軟件
PQVIEW?，已成為公用事業智能電網計劃的組成部分，是由Electrotek Concepts開發的數據庫軟件應用程序，旨在存儲和分析來自數百個監測點的大量電力質量相關的干擾和穩態測量數 據。PQView具有可以快速描述這些數據的數據管理工具，包括統計分析和繪圖工具，可以為電力系統提 供單個或多站點分析。Encore61000系列是 W一一個具有標準PQView兼容性的電源監控系統。 對于較小的應用場景，請使用 Dranview和Encore61000系列的自帶軟件。Dranetz報告和分析軟件功能強大，但易于使用。Dranview支持PQDIF 文件，可以并排查看Encore61000系列的數據和Dranetz便攜式和手持電能質量分析儀的數據
Encore 61000系列電能質量在線監測系統搭建
在線電能質量監測應用場景
