淺談GB19862對電能質量監控設備的通用要求：

GB/T 19862-2016版標準是目前國內新的針對電能質量監測設備通用要求的標準，對應的國際標準是IEC 62586系列；標準規定了電網中電能質量監測設備的要求及對應的驗證方案。

適用范圍

☆ 適用于對交流電力系統電能質量進行監視測量的固定式監測設備和便攜式監測設備

☆ 標準規定了電能質量監測設備的術語和定義、分類及測量環節、技術要求、試驗、檢驗規則、標志、 包裝、運輸和貯存等通用要求

術語定義

電能質量監測設備 monitoring equipment of power quality

通過對引入的電壓、電流信號進行分析處理，實現對電能質量指標進行監測的專用裝置。

瞬態過電壓 transient overvoltage

持續時間數毫秒或更短,通常帶有強阻尼的振蕩或非振蕩的一種過電壓。它可以疊加于暫時過電壓上

影響量 influence quantity

任何可能會影響測量設備工作性能的量

時間積累 time aggregation

按照特定的數據合并算法，將特定時間間隔（累積周期）所包含的數據序列（等時間間隔）進行數據 合并而得到一個代表該時間間隔數據的過程

波峰系數 crest factor

交流周期性電壓或電流信號的峰值與有效值的比值。

平均故障間隔時間 mean time between failures ； MTBF

可修復的產品兩次故障之間持續運行的期望時間間隔

產品分類

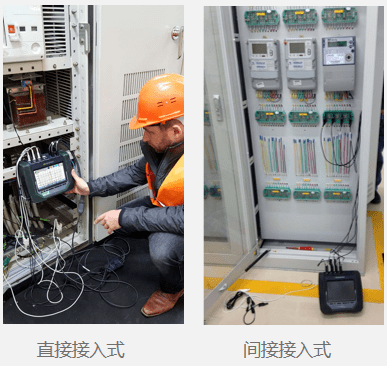

按信號的接入方式:

直接接入式

直接將待監測點一次電壓、一次電流信號接入監測設備。

間接接入式

待監測點一次電壓、一次電流信號經互感器（傳感器）接入監測設備。

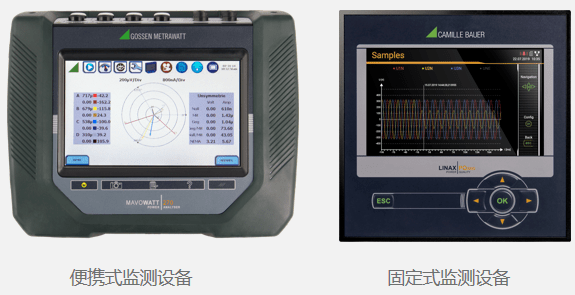

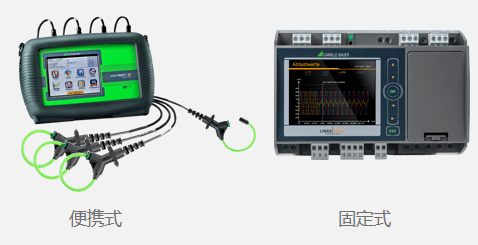

按使用方式:

便攜式

便于攜帶，接線、拆線方便，由使用者現場操作完成相關電能質量指標測試全部功能過程的測量設備

固定式

固定安裝的、適用于對電能質量相關指標進行長期在線監測的設備

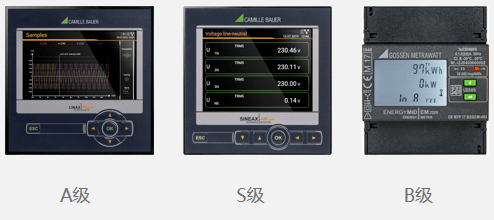

按待測指標測量方法:

A 級（Advanced,高級）

適用于要求精確測量電能質量指標參數的場合（例如供電合同約定的解決電能質量糾紛等）。

S 級（Surveys,調查）

適用于對電能質量常規測試及調查統計、排除故障等場合

B 級（Basic,基礎）

不符合A級和S級要求的電能質量監測設備

技術要求

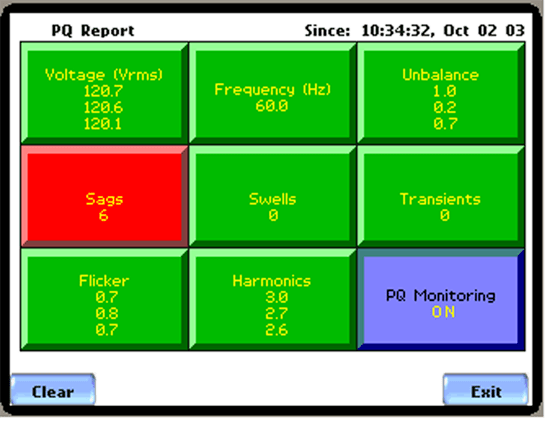

可監測參數要求

☆ 電壓偏差

☆ 頻率偏差

☆ 三相電壓不平衡度

☆ 諧波

☆ 間諧波

☆ 閃變

☆ 電壓暫降、暫升、短時中斷

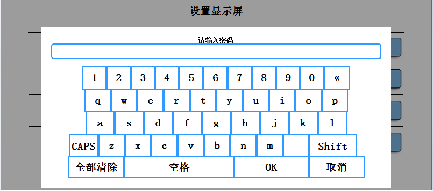

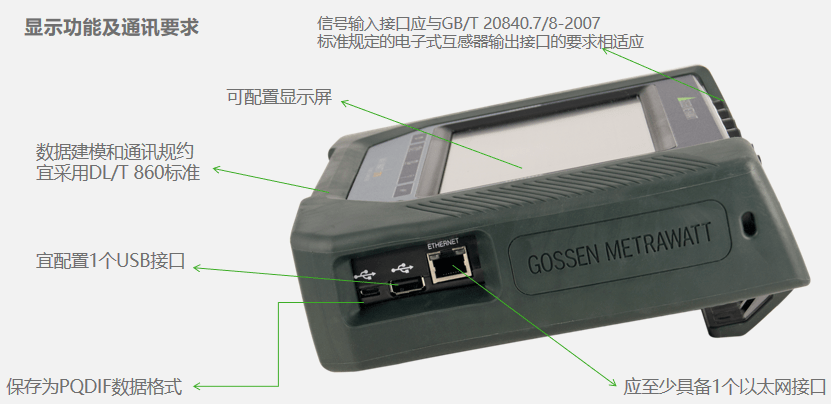

權限管理及設置

☆ 應具備對時功能

☆ 基本參數設置功能

☆ 宜具有權限管理功能

☆ 固定式設備應具備遠程升級功能

時間累積及存儲

☆ 可設置的累積周期為：150周波；1 min整數倍（但不大于10 min）；2 h（針對長時閃變）;

☆ 在線式監測設備當?shù)貞?yīng)存儲所設定的1 min整數倍（但不大于10 min）累計周期的累積記錄和2h記錄；

☆ 便攜式應可存儲150周波、所設定的1 min整數倍（但不大于10 min）累計周期的累積記錄和2h記錄。

☆ 固定式監測設備，當?shù)卮鎯θ萘繎?yīng)至少滿足存儲30天穩態電能質量數據記錄的要求（按1min累積周期）

穩態精度要求

暫態精度要求

☆ 暫態電能質量指標準確度應滿足GB/T 30137-2013相應要求；

☆ A級監測設備事件過程中電壓幅值測量誤差不應超過公稱輸入電壓的士0.2% ；S級監測設備事件過程中電壓幅值測量誤差不應超過公稱輸入電壓的±1%；

☆ A級監測設備事件持續時間測量誤差不超過±20 ms；S級監測設備事件持續時間測量誤差不超過士40ms。

電氣性能要求

☆ 監測設備供電電源優先選擇單相交流電壓：220 V；直流：220 V,110 V

☆ 在電源電壓下述變化范圍內，監測設備應能可靠工作，測量準確度不受影響：

☆ 交流標稱電壓±20%,標稱頻率50 Hz±2.5 Hz,諧波電壓總畸變率不大于10%；

☆ 直流標稱電壓士20%,紋波系數不大于5%

☆ 直接接入式可選擇的額定信號輸入電壓：100 V,220 V,380 V,690 V

☆ 間接接入式可選擇的額定信號輸入電壓：100/√3V,100 V

☆ 直接接入式可選擇的額定信號輸入電流：0.1 A；0.2 A；0.5 A；1 A；2 A； 5 A；10 A；20 A；50 A；100 A

☆ 間接接入式可選擇的額定信號輸入電流：1 A,5 A

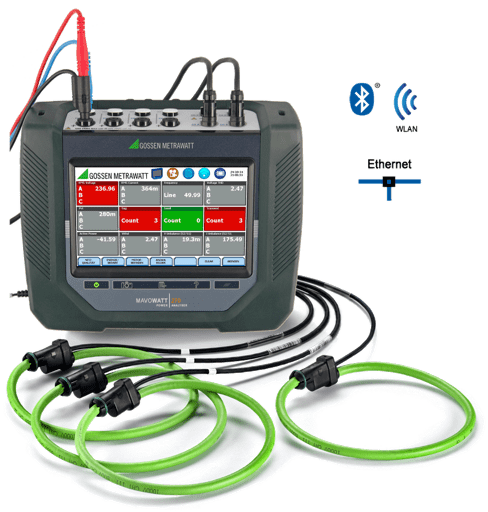

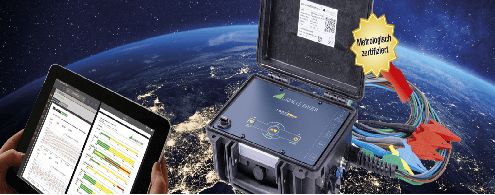

便攜電能質量分析儀賞析

產品特點

☆ 滿足IEC 61000-4-30: Class A Edtion3新版標準

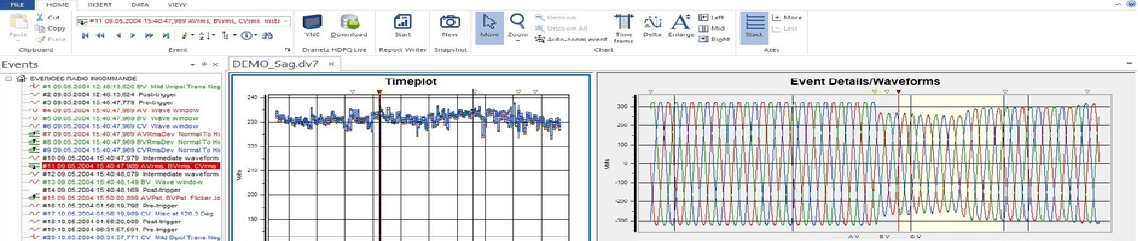

☆ 業內專業的電能質量分析軟件Dranview 7

☆ 7”WVGA超大彩色觸摸屏，引導式操作.

☆ 超高采樣：每個周波512個采樣值

☆ 強大的諧波分析能力，電壓及電流諧波分別可達127次及63次；

☆ 兩個測試頻段：16?H z和50/60 Hz，400Hz可選（270-400版本）

☆ 事件記錄：RMS值和原始波形；前/后觸發：最大100/10000個周期

☆ 快照功能，單文件存儲最大可達4G

☆ USB/ 以太網接口/WIFI/藍牙等多種接口

☆ 通過GPS時鐘進行時間同步（可選）

☆ 智能專家模塊協助分析電能事件原因（240以上版本）

☆ 1Mhz瞬態采樣（270版本）

技術參數

☆ 電壓：0-1000V 精度+/- 0.1%Rdg +/- 0.05% FS

☆ 電流 :  0-6000A 精度 +/- 0.1%Rdg +/- 0.05% FS

☆ 安全等級：1000V Cat III, 600V CAT IV

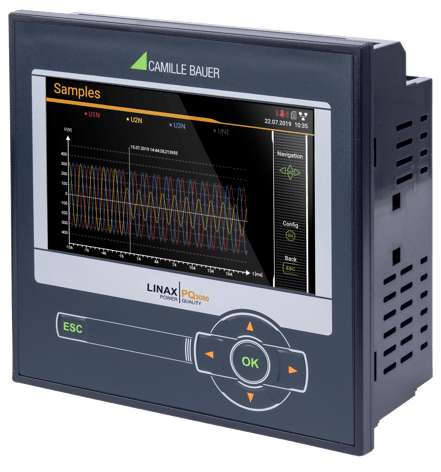

在線電能質量監控設備賞析

產品特點

☆ 滿足IEC 61000-4-30: Class A Edtion3 新版標準

☆ 高分辨率,彩色TFT顯示器用于高清晰顯示測量數據

☆ 可選中文操作界面

☆ 經瑞士聯邦計量研究院獨立認證

☆ 可自由選擇的測量變量值和測量值

☆ 可自由定義的報警條件帶有集體報警和記錄

☆ 可組合設備設計(功能性,接口,I/Os,等)

☆ 可直接集成到SMARTCOLLECT軟件

技術參數

☆ 標稱電流：0-5A （最大7.5A）精度0.1%

☆ 標稱電壓：0-693V，最大832V（PQ3000）900V（PQ5000），精度0.1%

☆ 采樣率：18KHz

☆ 供電電源：24-48V DC，110-230V AC

☆ 支持協議：Modbus/TCP, http, NTP
