METAS 電能質量相關裝置介紹：

為了進行測試、校驗和認證，首先必須要有單相/三相電壓和電流波形發生器，并且可以添加各種電能質量擾動。此外，信號源必須能夠生成IEC 62586-2標準要求的各種測試模式。并且，所有產生的信號必須可以溯源到SI。測試系統必須采集和存儲電能質量分析儀產生的大量數據。

實際上，這些儀器以不同的時間間隔，即10個周期、150個周期、10分鐘和2小時，以無間隙的方式連續測量擾動。并且，對每一相(電壓和電流)都要進行測量。由于當前沒有標準來定義這些數據的格式，以此必須為每個儀器編制特定的數據讀出表。為了產生波形，三相校準源Fluke 6105A與METAS開發的相量測量單元(PMU)校準源一起使用。前者主要用于與時間沒有已知關系的信號，而后者用于UTC同步波形和無法用Fluke校準源生成的測試信號。雖然測試標準并沒有嚴格要求，但是一些干擾對UTC的同步極大地有助于了諸如跌落之類事件的測試。

與普通功率測量相反，電能質量測量不是與參考儀器進行比較，而是與參數已被表征的信號進行比較。6105A校準源的可追溯性是在另一個METAS項目的框架內建立的。6105A校準儀的校準工作非常容易，它提供了一個時鐘，其頻率是基頻的整數倍。這使得使用3458A萬用表對波形進行同步采樣變得可行。針對每個擾動，用特定的算法對采樣值進行處理。下圖顯示了Fluke校準器的校準設置。

校準器的校準設置

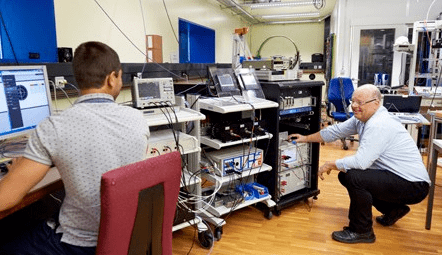

3: 為了產生波形，三相校準源Fluke 6105A與METAS開發的相量測量單元(PMU)校準源聯合使用

校準源聯合使用

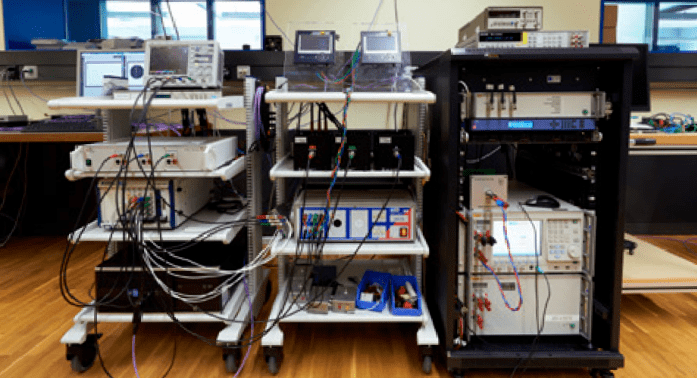

4: 電能質量測量不是與參考儀器進行比較，而是與參數已被表征的信號進行比較

電能質量分析儀認證流程

下圖顯示的是Camille Bauer制造的型號為PQ3000的三相(電壓和電流)電能質量分析儀，她適用于50Hz和60Hz系統。該儀器是IEC 61000-4-30標準規定的A級電能質量分析儀。當數據通過以太網導出時，可以通過web瀏覽器直接查看數據和波形。為了數據讀取并將之保存到文件中，開發了一種特殊的讀出軟件，該軟件可以同時讀出兩個儀器的數值。圖7顯示了完整的測試設置。

PQ3000三相電能質量分析儀在230V/50Hz和120V/60Hz下均按標準IEC 62586-2進行了認證測試。這意味著對于每一相電壓和電流進行了超過150項獨立的測試。只有所有測試都成功通過，才會發出標準符合性證書。第三方獨立認證是電能質量分析儀用戶的十項要求之一。

隨著該項目的完成，METAS已經成為少數幾個能夠完全認證電能質量分析儀的實驗室之一。未來的計劃包括認證過程的完全自動化，這與幾年前完成的計費表的中間認證的自動化類似。這與實驗室電能和功率的戰略相一致，發展新的測量專業知識，并將其轉化為具有成本效益的服務

6: Camille Bauer PQ3000: 三相(電壓和電流) 電能質量分析儀，適用于50Hz 和 60Hz電力系統
