這是我們的遠程學習系列-電能質量監控標準的新一期。在上一條消息中，我們介紹了您需要了解的有關IEEE 519-2014諧波的內容。如果您錯過了，請?jiān)L問我們的技術文檔頁下載完整的應用說明。

本期遠程學習的重點是電能質量監控標準，以及它們與您和您選擇的儀器之間的關系。我們將討論：

 --為什么我們需要電能質量監控標準

 --監控與合規標準之間的差異

 --標準機構

 --IEEE推薦規程

 --IEC 6100-4-30及其重要性

 --電能質量監控合規性測試

 ---選擇合適的電能質量監測儀器

歸根結底，您的電能質量監控儀器必須滿足您的應用的需要，并且不僅能夠檢測出您所關心的問題，而且能夠可靠、準確地進行檢測。否則，你的結果可能會有問題，甚至?xí)?duì)您產生誤導。

滿足以下列出的標準要求意味著儀器來自信譽良好的制造商，并且能夠進行準確和可重復的測量。以前這個類產品價格很高，但如今情況發生了變化。Dranetz HDPQ Visa Plus完全符合當今的電能質量監控合規性要求，價格非常有競爭力。

為什么我們需要電能質量監控標準？

電能質量（PQ）監測行業存在一個由來已久的問題——用不同廠家的儀器同時測量同一個電路，你會得到不同的結果！你相信哪一個？你相信他們中的任何一個嗎？這就是PQ監控標準的來源。

電能質量監控標準自20世紀90年代初問世以來，已經有了很大的發展。最近發生了一些非常重要的變化，可能會影響您監控電能質量的方式，以及您如何選擇使用的儀器。

電能質量標準機構

有兩個主要組織發布了我們遵循的電能質量監控標準：

 電氣與電子工程師協會（IEEE）,美國本土

 國際電工委員會（IEC）,歐洲

還有一些人已經發布了相關的標準，但它們通常用于國家或地區，并且傾向于遵循IEC或IEEE的主要方法，有時兩者兼而有之。

電能質量監控與合規標準

行業標準涵蓋許多主題。對于電能質量，有合規性和監控標準。有時兩個主題都包含在同一個文檔中。以下是與本次對話有關的每一項內容的摘要

 電能質量符合性：測量參數是否在應用標準規定的范圍內。

 電能質量監測：正確測量PQ參數的測量方法和精度。僅僅精度是不夠的，用于測量/計算所需參數的方法（即算法）也同樣重要。

簡單地說，PQ監控標準描述了如何正確測量參數，以確定它們是否在符合標準中定義的通過/失敗限制內。

哪些資格認證標準適用于您？

一般來說，地理位置通常決定了你應該遵循的標準。

 主要在北美遵循IEEE推薦的電能質量實例，但也可在世界其他地區參考。

 歐洲、亞洲部分地區和世界其他地區遵循了電能質量的IEC標準。

如果您在歐洲進行監測，則應遵循IEC標準，特別是IEC 61000-4-30。詳情見下文。

對包括美國在內的世界其他地區來說，這可能不像地理那么簡單。一個主要原因是，IEC標準比IEEE推薦的同等標準進步得更快。因此，IEC在許多方面L先于IEEE，IEEE在其新的一些修訂中使用了IEC的一些測量方法。

更為復雜的是，國家和區域標準采用了這些標準的全部或部分內容，并制定了自己的要求。這些地區大多在美國以外的地區。

IEEE推薦規程

IEEE有幾個適用于電能質量監測的推薦規程（非標準）：

 電氣與電子工程師協會（IEEE1159）-電能質量監測的推薦規程：描述標稱條件、功率偏差、對電能質量事件進行分類并定義電能質量數據格式，但未定義電能質量的測量方法。

 IEEE 519-電力系統諧波控制的推薦實踐和要求。最近一次修訂是在2014年，采用了IEC 61000-4-7諧波測量方法，但增加了符合性參數和限值。

 IEEE 1459-電力系統波動裝置分析的推薦實施規程：定義電壓閃變的測量和限制。采用IEC 61000-4-15方法。

上面列出的推薦實踐都很重要，非常相關，IEEE采用了IEC的諧波和電壓閃變測量方法。那你擔心什么呢？對于其他常見的電能質量問題，如電壓驟降、驟升和其他問題，IEEE沒有自上而下的參考資料。IEEE正在致力于此，但I(xiàn)EC標準IEC 61000-4-30解決了這些問題，并已成為全世界電能質量監測方法的參考。IEC 61000-4-30及其方法在美國和其他遵循IEEE推薦實踐的地區非常適用。

IEC 61000-4-30及其重要性

2003年，IEC發布了IEC 61000-4-30重要標準的首版。這是一個包羅萬象的標準，規定了大多數重要PQ參數的測量方法，包括電壓驟升/驟降、電壓中斷、諧波、閃變、頻率等。IEC 61000-4-30規定了幾類監測設備，其中A級滿足嚴格的要求。本標準旨在確定測量PQ參數、精度等的儀器方法。目標是從所有合規制造商處獲得一致且可重復的測量結果，解決上述陳舊問題。

IEC 61000-4-30的新版本是2014年發布的版本3。版本3添加了電流和快速電壓變化（RVC）的測量。 在歐洲和其他地區，許多類型的PQ監視應用都需要IEC 61000-4-30 A類3版儀器。 例如在合規性監視應用程序中，以及那些質疑公用事業或能源供應商的可靠性的應用程序中。 在這種情況下，您必須證明儀器正在可靠地測量所要查詢的參數。

IEC 62586-IEC 61000-4-30符合性試驗

根據IEC 61000-4-30第3版的發布，還引入了一個稱為IEC 62586的并行符合性測試標準，該標準定義了證明符合IEC61000-4-30的測試程序和要求。在IEC62586之前，沒有定義的技術來測試IEC61000-4-30，實驗室和儀器制造商制定了自己的指南和認證流程。這導致一些產品的不一致性和實際合規性受到質疑。IEC 62586解決了這一問題，并通過預先定義一致性測試和認證的要求，使每個人都處于平等地位。

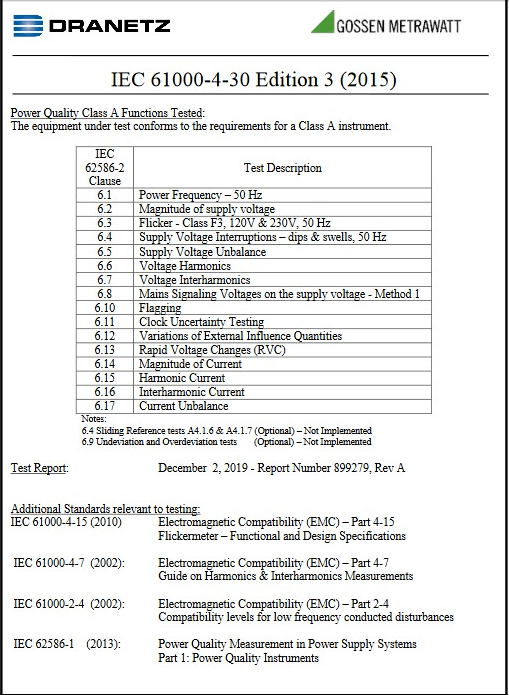

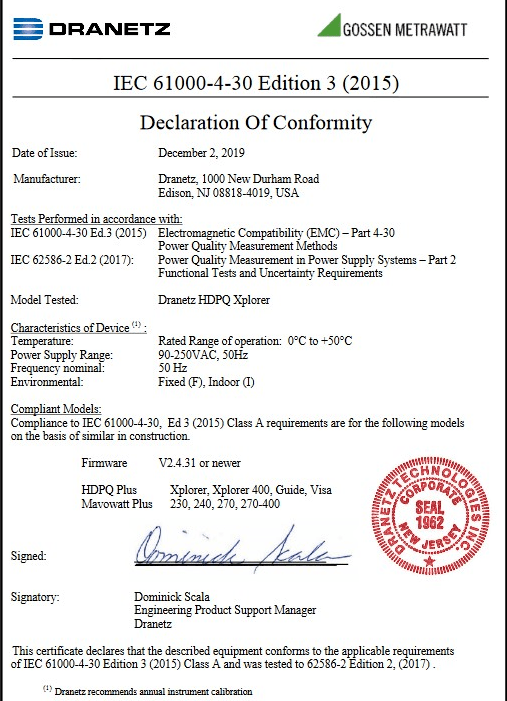

下面是我們的Dranetz HDPQ Plus系列的IEC 61000-4-30 A級第3版合格證書，表明所執行的所需測試。

如何選擇合適的電能質量監測儀

IEC 61000-4-30已成為世界范圍內PQ監測方法的基準。它適用于世界大多數地區，也可以與當?shù)貥?biāo)準一起使用。以美國為例，IEC 61000-4-30填補了IEEE推薦規程的空白。

通過選擇符合IEC 61000-4-30 A級第3版的儀器，您可以確信它具有可靠和可重復的測量，并且來自一個信譽良好的制造商。

作為全球L先的電能質量監測儀器制造商，Dranetz是首家符合IEC 61000-4-30 A級要求的制造商。我們目前的大部分電能質量監測儀器，包括我們的HDPQ Plus/SP系列，都完全符合IEC 61000-4-30 A級第3版的要求，符合IEC 62586標準。HDPQ Plus系列也完全符合新的IEEE標準，包括用于諧波測量的IEEE519-2014。
