EN50160的法律確定性手段

包括差分電流監測裝置和認證的消耗值

初步情況

電能質量(也稱為PQ)的主題現在有許多方面。 這樣，不僅考慮了根據IEC61000-x-x的電磁兼容性標準化(EMC)的電能質量的實際現象。 相反，一直在增加其他重要參數，以支持供應安全，在某些情況下甚至是消費者方面的法律確定性。 這也越來越多地包括與將二氧化碳排放量減少到更氣候友好水平相關的消費價值。 然而，上述所有標準都需要一個堅實的測量作為基礎。

問題

測量的準確性受到質疑

測量?jī)x器通常按標準和精度分類。 準確性是一個重要的指標，可以有效地建立在分析及其結果的測量結果的基礎上。 然而，可以觀察到，雖然所使用的測量裝置對應于所需的精度等級，但必要的傳感器往往不太關注。

可以看出，雖然在電能質量應用中使用的A類測量裝置對應于電能表上U/I和0.2S的數據表準確度為0.1%，但上游電流互感器的設計往往要差得多(例如。 0.5%或更差)。 此外，還出現了一個問題，即在哪些標準下參考能量測量，以符合上述精度等級0.2S。 這與不僅精度在電能質量測量中起作用，而且不可避免地與諧波兼容這一現代和日益增長的電能質量主要參與者之一的事實不同。

剩余電流監控裝置中的故障消息

通常，由于操作原因，不能將剩余電流監測系統(RCD)斷開用于固定裝置的火災和系統保護。 這些通常是與可測量的工作故障電流的連接，例如。 在UPS網絡、數據中心、生產設施、機場等。 在這里，一個剩余電流監視器(RCM)可以明智地放置作為一個保護裝置，只要這樣沒有剛果民盟被規定為個人保護。

但在這里，也可以越來越多地觀察到RCM系統是脆弱的。 通常，重復諧波干擾測量，觸發假警報。 例如，報告違反邊界的情況，即使沒有過錯。 這給操作者帶來了不確定性，也導致了錯誤分析中不必要的努力。 然而，如果忽視或錯誤測量導致實際故障情況下的實際損害，則更糟。 滅火裝置的觸發。

驗證方法

電能質量分析儀

需要以法規安全的方式驗證，例如，提出、評估和記錄電能質量領域的安全測量數據。 根據EN50160的統計評估，建議使用計量認證的電能質量分析設備。 在Camille Bauer Metrawatt AG，Wohlen/AG的瑞士工廠和附屬的進修學院，開發和生產固定安裝式電能質量監測設備和便攜電能質量分析儀。 在此過程中，這些設備被瑞士聯邦計量計量研究所在伯爾尼認證為A級。

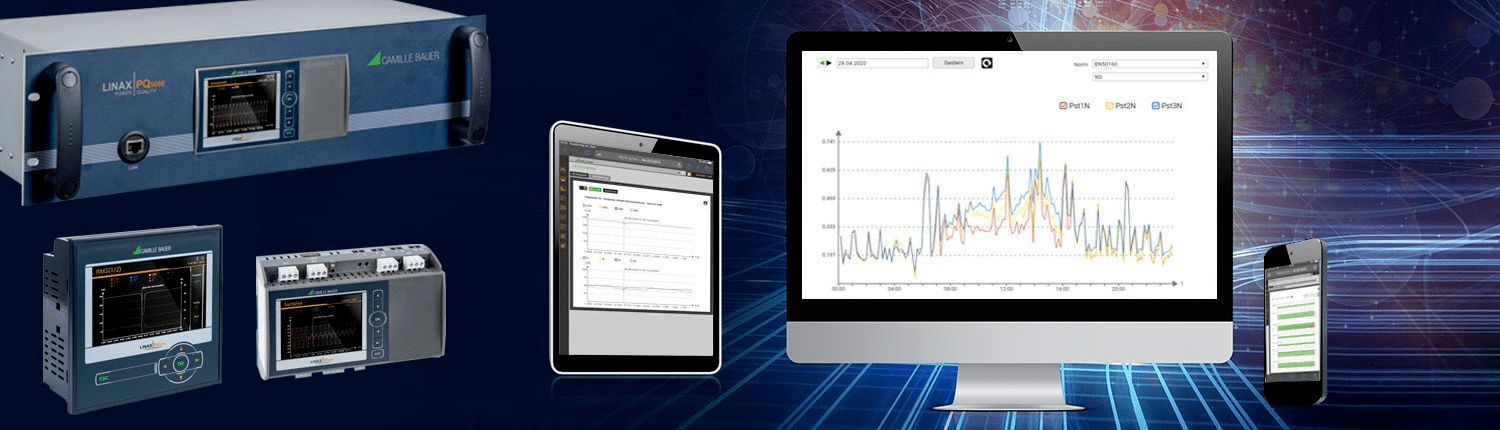

上圖：24/7電能質量監控裝置

電流互感器高可達20kHz

對于符合法律要求的整體環境，也應注意使用合適的傳感器。 為此，XCTB、XKBU和XKBR系列用于電能質量分析的電流互感器在固定狹窄區域是方便的。 這一代傳感器保證無干擾運行，即使在諧波波段高達20kHz。 這意味著CamilleBauerMetrawattAG滿足IEC61000-4-30 ed3.0的計量認證儀器測量程序。 從傳感器到LINAXPQ3000、LINAX PQ5000和LINAX PQ5000-RACK系列的終端設備的A類是系統和長久的保證。

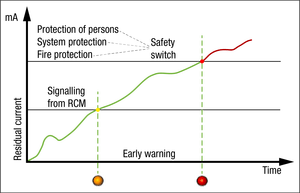

優化剩余電流監控系統

為了促進剩余電流監控系統的優化，可以在與LINAX PQ系列電能質量監控產品中增加模塊，以測量和評估剩余電流以及接地導體電流。 為此，使用了DACT和KBU系列的剩余電流互感器。 為了避免在存在諧波的情況下發生故障測量，測量系統被限制在被監測頻譜的1kHz。 此外，還有一些優點，如可自由選擇的監測通道數目（0/2/4/6/8）、用于差分和/或接地導體電流監測的選擇、導體斷裂監測、可自由選擇的限值、也可以用標準電流互感器測量接地導體電流、記錄限值觸發警報和預警閾值的情況、通過數字輸出直接報警等， 提高操作系統的穩定。 特別值得注意的是，在選擇可監測的信道方面具有靈活性，這使得在實際需要的情況下能夠進行快速故障定位。

認證真實在線性能

最后，為了驗證有功功率計的精度，根據IEC62053-22，瑞士聯邦計量研究所對LINAXPQ裝置上的儀表等級0.2S進行了再次評估、測試和認證。 這意味著不再有任何應用場景的限制，這使測量數據更加獨立，提高了精度水平，并有助于在能量方面對系統進行好的評估和優化。
