諧波分析原理及其應用和測試方法：

諧波分析原理及應用：

諧波分析是一種用于分析周期性信號的技術方法，它可以幫助我們深入了解信號的頻譜特征及其潛在的應用。本文將詳細介紹諧波分析的原理，并討論其在不同領域的應用。

一、諧波分析原理

1.1 基本概念

諧波是指周期性信號中頻率為整數倍于基波頻率的成分。例如，對于頻率為50Hz的電流信號，它的諧波就是100Hz、150Hz等整數倍頻的成分。諧波分析的目標就是通過分析信號中的諧波成分，了解信號的頻譜特征。

1.2 傅里葉級數展開

傅里葉級數展開是一種常用的諧波分析方法。根據傅里葉級數展開的原理，任意周期函數可以通過一系列的正弦波和余弦波的線性組合來表示。這些正弦波和余弦波成為函數的諧波成分，其頻率為基波頻率的整數倍。

1.3 快速傅里葉變換

快速傅里葉變換（FFT）是一種高效的諧波分析算法。它利用了信號的對稱性質，通過運用快速算法減少計算量，從而快速得到信號的諧波成分和頻譜信息。

二、諧波分析的應用

2.1 電力系統的諧波分析

電力系統中存在著很多非線性負載設備，這些設備可能會引入諧波成分，對電力系統的穩定性和質量產生負面影響。通過對電力系統中的電流和電壓信號進行諧波分析，可以及時發現和定位諧波源，從而采取相應的措施進行諧波抑制和濾除。

2.2 聲學信號的諧波分析

在音樂、語音等聲學信號的處理中，諧波分析可以幫助我們了解聲音信號的音色特征。通過對聲學信號進行諧波分析，可以提取出信號中的基波頻率和諧波成分，進而實現音色合成、音樂樂理分析等應用。

2.3 機械振動的諧波分析

在機械振動領域，諧波分析被廣泛應用于故障診斷和結構健康監測。通過對機械振動信號進行諧波分析，可以檢測出振動系統中的諧波成分，進而判斷機械系統的運行狀態，識別故障和預測壽命。

2.4 通信信號的諧波分析

在通信領域，諧波分析被用于無線通信系統中的功率放大器設計。通過對通信信號進行諧波分析，可以確定功率放大器的線性度和非線性失真程度，為系統設計和優化提供指導。

三、總結

諧波分析是一種重要的信號分析技術，可以幫助我們了解信號的頻譜特征及其潛在的應用。本文介紹了諧波分析的基本原理，以及在電力系統、聲學信號處理、機械振動和通信系統等領域的應用。通過諧波分析，我們可以更好地理解和掌握不同領域中的周期性信號，并為相關應用提供技術支持和解決方案。

諧波分析儀及其諧波測試方法：

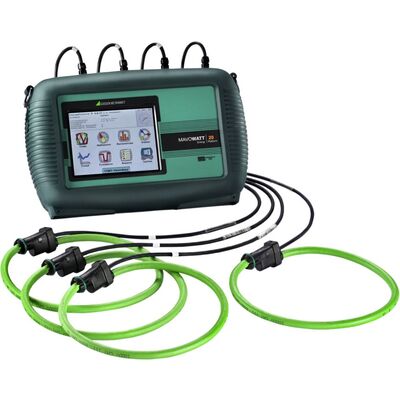

諧波分析儀是一種用于測量和分析電力系統中諧波的儀器。諧波是指在電力系統中產生的頻率高于基波頻率的電信號。諧波產生的原因可以是負載設備的非線性特性、電力系統中的諧振、或者是其他干擾源。因此，諧波分析成為了電力系統中必不可少的一項工作。

諧波分析儀通過采集電力系統中的電信號，并通過一系列的算法和技術，進行波形展示、頻率測量、諧波分量分析等工作。諧波分析儀的目的是檢測和監測電力系統中諧波的存在和特性，以便更好地了解電力系統的運行狀態，并采取相應的措施來減少諧波對系統的影響。

諧波測試方法是諧波分析儀應用的重要組成部分。諧波測試的目的是通過對電力系統進行諧波電流與電壓的測量，來獲取諧波的特性參數。在進行諧波測試時，需要注意以下幾個方面。

諧波測試需要選擇合適的測試點。通常情況下，測試點應該選擇在電力系統中諧波產生或傳播的位置，以便更準確地獲取諧波的特性信息。常見的測試點包括負載設備的電源輸入端、電力變壓器的輸入輸出端、以及電力系統中的諧振點等。

諧波測試需要選擇合適的測試工具和設備?，F(xiàn)代化的諧波分析儀能夠提供全面的諧波測試功能，包括波形采集、頻率分析、諧波分量計算等。在選擇諧波分析儀時，需要考慮其測量范圍、精度、采樣率等參數，以確保測試結果的準確性。

第三，諧波測試需要選擇合適的測試方法。常見的諧波測試方法包括時間域測試和頻域測試。時間域測試是通過采集和分析電力系統中的電流與電壓波形，來獲取諧波的幅值、相位等信息。頻域測試則是通過將電信號轉換為頻域信號，并進行頻譜分析，來獲取諧波的頻率分量、諧波總畸變等信息。

諧波測試需要進行合理的數據處理與分析。在獲取到諧波測試數據之后，需要進行適當?shù)臄?shù)據處理和分析，以便更好地理解電力系統中諧波的產生和分布規律。常見的數據處理方法包括波形顯示、頻譜分析、諧波分量計算等。此外，還可以通過與相關標準進行對比，來評估電力系統中諧波的合規性。

諧波分析儀及其諧波測試方法在電力系統中扮演著重要的角色。通過合理選擇測試點、測試工具和測試方法，并進行適當?shù)臄?shù)據處理與分析，我們能夠更好地了解電力系統中諧波的特性，為電力系統的穩定運行提供有力的支持。在今后的電力系統發展中，諧波分析儀及其諧波測試方法將繼續發揮著重要的作用。
