發布時間：2022年4月12號                  作者：德國GMC-I高美測儀（上海電勵士）

總諧波失真/畸變 (THD) 是一種常用的測量波形失真水平的方法。---根據波形判斷失真

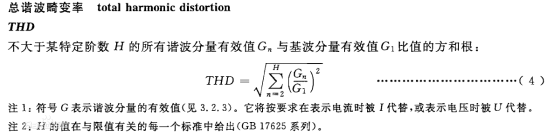

《GBT--17626.7-2008電磁兼容 試驗和測量技術 供電系統及所連設備諧波、諧間波的測量和測量儀器導則》中，對THD的定義如下：

總諧波失真/畸變 (THD) 測量是評估電壓失真的有效方法。 然而，在評估電流失真時，THD 可能會產生誤導。

THD 是諧波的總和，表示為基波的百分比。 對于電壓THD，這將是電壓諧波與基波電壓相比的總和。 在非故障條件下，電壓將始終存在，因此始終存在正確的參考。--電能質量分析方法及應用

電流的 THD 并非如此

電流 THID是電流諧波與基波電流相比的總和。問題是基波電流會隨著電網系統中的負載的開啟和關閉而在整個記錄過程中發生變化。 如果負載關閉，則基波電流下降。 由于基波電流在THD計算時被用作參考，因此當基波電流接近零時，計算出的諧波電流THID值將會非常高。TDD讓我們更好地了解諧波失真對系統的影響有多大。例如，我們的THD可能非常高，但系統的負載很低。在這種情況下，對系統的影響也很小。

這就是為什么使用總需量失真 (TDD) 來測量電流失真的原因。

TDD 是電流諧波與測試間隔期間記錄的最大平均電流/額定電流相比的結果。這意味著即使電流很低，TDD 值也不會給出誤導性結果。

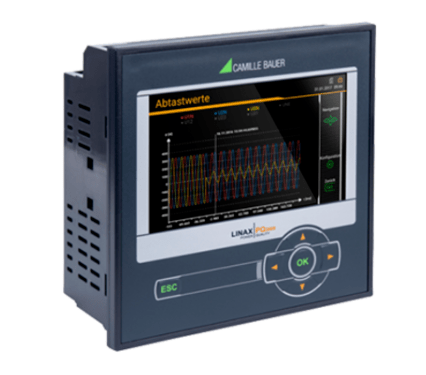

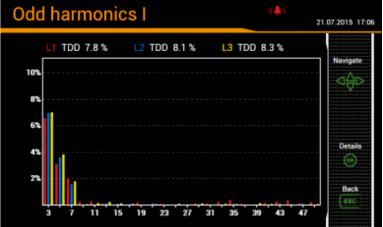

德國GMC-I集團CAMILLE BAUER的在線電能質量分析儀LINAX PQ3000/PQ5000，電壓故障錄波測試儀SINEAX AM1000/AM2000/AM3000都可測試和分析電流總需量失真 (TDD)，可顯示實時TDD數值和柱狀圖。如需要測試電流THID，通過通訊接口也可快速讀出。--電能質量諧波分析
