1、設備提示“不匹配”問題出在哪里？

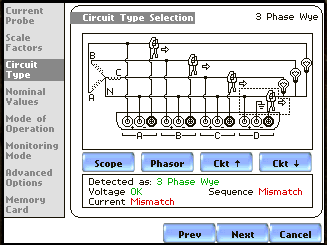

在MAVOWATT 設備分析儀進行參數化設置時，盡管我們正確的連接了所有測量線路，但在選擇連接配置時，頁面上序列和電流相提示“不匹配”，如下圖所示：

2、電流或相序出現“不匹配”的原因如下：

A、現在的電流量級太低

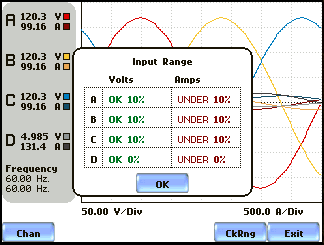

在A、B、C三相中，至少有一相實際電流讀數低于所選電流探頭的標稱測量范圍的10%。在如此低的量級下，許多鉗位電流傳感器已經顯示出明顯的相位角誤差。因此，與之相關的測量變量(有功功率W、無功功率VAR、功率因子TPF、位移功率因子DPF (cos phi)、電流諧波等)不再具有較高的精度。當然，測量是可能的，但是您應該意識到這個事實，或者考慮是否可以使用更低的測量范圍。在如下的Scope視圖中，CkRng按鈕可用于檢查范圍利用率級別并檢測受影響的通道:

注釋:-當超過量程的3%時，純電流讀數通常已經相當準確。

-D通道不在評估范圍內。

B、當前的相移角很高

在A、B、C三相中，相中性電壓與相伴相電流之間的相移角大于約25°(對應cosphi <0.9)。在供電網絡中，這樣高的相移角通常是不常見的。出現的原因可能是錯誤的連接電流探測器:反極性(電流方向)或反向接入(例如,電流探針A放到了B相，探針B放到了A相)。這些原因可以很容易區分開來:

注釋: 對于特定消費者的需求，相移角度>25°可能是正常的。

C、目前的電流三相不平衡很高 (@ 3-phase connections)

三相中的一相比另外兩相高或低，當不平衡度超過45%時，這種情況在供應網絡中是很不尋常的。出現這種情況的原因可能是：電流鉗無法完全閉合、探測器電池問題或錯誤選擇測試量程。為了測試這一點，你可以試著把所有的電流探頭放在同一相導體周圍，并比較它們的測量值。

因此當出現“失配”提示時，您可以當作檢查連接和測量值是否正確的請求，因為以上幾項依靠設備本身無法自己辨別并排查此類問題。
