每毫秒都在計算！

數字經濟重新定義了商業運作，并正在為電力可靠性和質量制定新的標準。 對于數據中心和其他高可靠性設施來說，停機時間是災難性的，即使是最小的電能質量問題也會導致設備故障、數據損壞和數據丟失。 每起事件的成本可能從數千到數百萬美元不等！ 依靠 24/7運行的企業通過安裝通常包括不間斷電源(UPS)系 統和備用發電機的冗余功能來滿足其電力可靠性和質 量需求。 為了確保這些系統的正常運行，并提供對電 力條件的持續監測，許多公司采用了綜合電力監測系 統。

ups系統的限制

UPS系統是內聚電力可靠性程序的關鍵組成部分。 但 僅僅因為UPS正在運行并不意味著它已經完全運行，或 者它可以完全保護您的系統。 UPS系統在解決潛在的 電能質量問題方面存在技術局限性。 它們是復雜的機 電設備，它們本身就會發生故障。 雖然您的UPS系統 可能具有報警功能，但這些功能通常是基于客觀指標 ，而沒有能力對您的關鍵負載的電能供應的質量進行 評估。 為保護您的設施而安裝的系統實際上可能是問 題的根源，而您甚至不知道。同時監控UPS的輸入和 輸出，使您可以密切關注公用事業電源、UPS對輸入 電源問題的響應以及您的關鍵負載，以驗證您的投資是否以好的方式工作，并緩解電源方面的問題。

關鍵系統監測

監控電網供應，UPS和其他關鍵領域的電力系統，提供必要的工具，判斷您的電力系統和符合的整體健康情況。 僅僅因為系統運行正常并不意味著它運行在好的狀態下，也不意味著沒有問題出現。 電能質量監控系統具有獨特的能力，通過不斷評估供電質量，并在出現問題時向您發送通知，從而提供潛 在故障的預先警告。 此外，如果發生壞情況，停電 或嚴重故障，電力監控系統提供的數據可以在排除問 題和盡快恢復運行方面發揮寶貴的作用，降低停機成 本，并提供必要的信息，以長久糾正或減輕問題。

Encore系列是一種成本效益高的監控解決方案

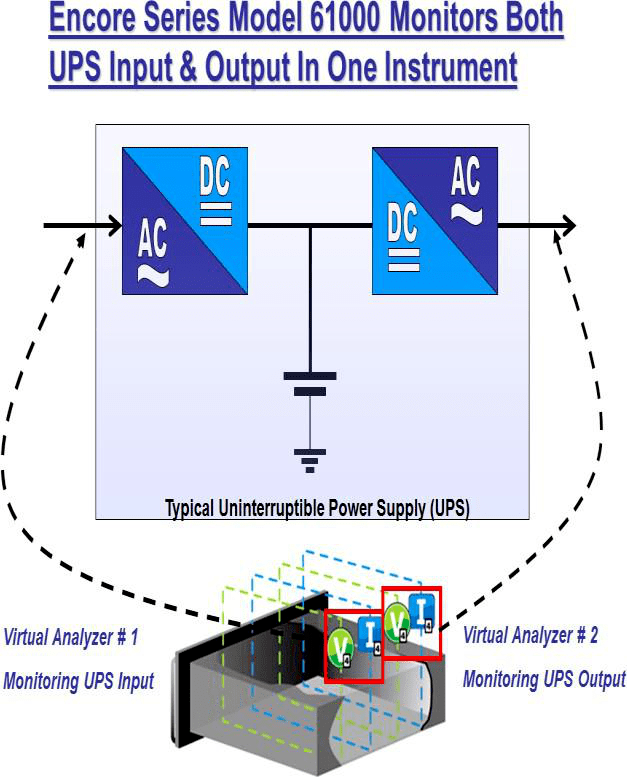

在標準和開關設備安裝外殼，61000系列數據節點是完 美的高可靠性監測。 該61000獨特的模塊化設計為一個 儀器中的兩個三相電路提供了高分辨率的電壓和電流監 測(每周期512個樣本。61000配置有四個模塊：（2)電 壓模塊和(2）電流模塊。 每個電壓和電流模塊有四個 通道來完成所有三相的監測。 如上圖所示，在配置系 統時，在儀器固件中將電壓和電流模塊配對在一起，形 成虛擬分析儀。 一個電壓和一個電流將組合配對以監視UPS輸入（虛擬分析器#1），其余 模塊配對以監視UPS輸出（虛擬分析器#2）。 每個虛 擬分析器的功能就像一個完整和獨立的電能質 量、監測和能源儀器。 PQView DE是系統的Web啟用 軟件，它將每個虛擬分析器看作是一個單獨的、可配 置的儀器。

配置清單

如上圖所示，經濟的Encore系列監控解決方案利用 了61000-兩個虛擬分析儀的模塊化，同時在一個儀器 中監視UPS的輸入和輸出。 下面只是一個常見的 61000配置

儀器主機： 數量（1）61STD，標準61000

電壓測量： 數量（2）61MZP，61000個POD模塊  數量（2）5536VPOD，600V電壓POD

電流測量： 數量（2）61MZP，61000個POD模塊  數量（2）5537APOD，5A電流POD

還提供了其他幾種配置，例如使用61SG或61SGD(帶有 LCD顯示)開關面板安裝61000儀器，以及各種其他模塊 和POD組合，以滿足其他測量和安裝要求。

案例研究：銀行數據中心Ups失效

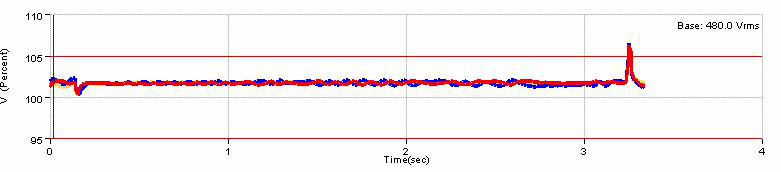

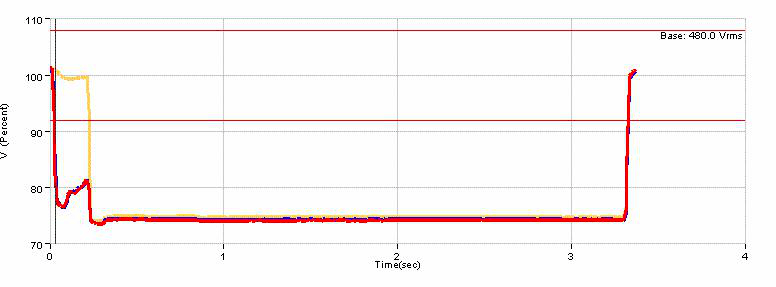

Encore系列系統正在監測紐約市一家主要國際銀行的 數據中心。 該設施有兩個相同的在線靜態UPS系統來 自同一主要制造商。 對各UPS模塊的輸入輸出進行監 控。 2月19日午夜過后不久發生了3.3秒的上游凹陷，起源 于公用電網。 凹陷深度約為480VAC標稱的75%。 凹 陷導致高層建筑電梯控制系統受損，但沒有跡象表明 關鍵系統受到影響。 然而，進一步的調查證明了這一 點... 在這種電力事件的情況下，UPS或關鍵系統都沒有報告 任何警報，但Encore系列監控系統表明，兩個UPS中的 一個經歷了過壓狀態，與公用事業凹陷恢復正常相一 致。 峰值電壓超過標稱電壓的107%，幾乎520V！ 這完全超出了UPS的規格。 過電壓條件是 不可取的，因為它們會應力和損壞計算機和其他電 源，導致關鍵的系統故障。

通過有效的監測，在發生任何系統故障或停機之前就 發現了這個潛在的嚴重問題。 呼叫了UPS服務團隊， 他們發現了UPS的控制板問題，這一問題得到了迅速的 糾正。 如果Encore系列系統沒有主動發現這個問題， UPS系統可能會造成災難性故障，導致停機和銀行的重 大財務損失。
