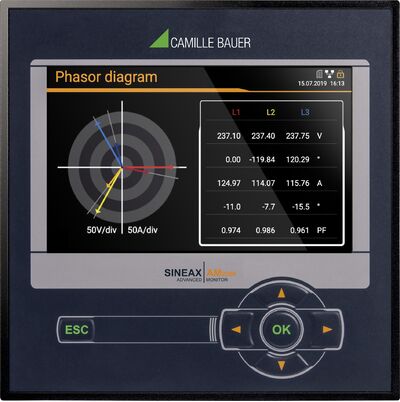

多功能電量表帶電能質量功能AM2000
緊湊的SINEAX AM2000用于大電流電網的測量與監控，擅長于顯示電網質量和直觀的操作。設備提供了廣泛的功能,甚至可通過可選組件做功能擴展。設備由通信接口連接到電網運行環境中,通過數字I/Os,模擬輸出或模擬繼電器。 SINEAX AM2000系列設備普遍適用于工業廠房，建筑自動化或者能量分布。 直接連接到低壓系統。 高達690V的額定電壓和CATlll測量類別可以SINEAX AM2000系列通用測量系統允許直接使用設備連接到任何類型的輸電網，從單相電源到四線不平衡負載系統。 AM系列設備可以完全適應站點通過TFT顯示的需求。有以太網接口的版本允許沒有任何 特殊軟件的網頁配置。
多功能電網質量監測設備產品特點：
清晰
高分辨率，彩色TFT顯示用于測量數據的高清晰顯示。
始終可見的狀態信息（警報、密碼保護、數據記錄、時間/日期等等）。
清晰的設計。
直觀
清晰 簡單的設備操作，并有特定語言的純文本菜單操作指導。
測量數據信息的局部安排能夠迅速訪問所需數據。 維護和調試的服務區。
多功能
通過極限值和它們的邏輯聯系來改變監控選項。
顯示中央報警功能。 用于快速設備狀態的純文本信息報警列表。
靈活
適用于任何類型輸電網的通用測量輸入。
自由選擇平均值和計測量變量。 可配置的訪問授權。
可擴展性
可組合的設備版本（功能、接口、I/Os、電源）
尺寸選項（96x96 或者 144x144mm）
可作為一個標準的對象集成到SMARTCOLLECT軟件。
多功能電網質量監測設備測量值及應用：
測量值組 | 應用 |
瞬間值 U,I,IMS,P,Q,S,PF,LF,QF... 電壓向量夾角 最大/最小瞬間值和時間戳 |
設備運行時間 故障檢測、連接檢查、方向感檢查 以時間為參考確定輸電網可變方差 |
擴展無功功率分析 總無功功率、基波頻率、諧波 cosφ,tanφ的基本頻率的最小值在所有四個象限 |
無功功率補償 驗證指定的功率因子 |
諧波分析(根據EN 62000-4-7) THD U/I和TDD I總諧波含量 U/I諧波次數達到50的單次諧波 |
評估設備的熱負荷 系統擾動和消費者結構分析 |
不平衡分析 對稱組建(正值、負值、零序系統) 不平衡(來自對稱組件) U/I平均值偏差 |
設備超負荷保護 故障/地線連接檢測 |
能量平衡分析 用于有功/無功功率、高/低電價的需求/供給的可選擇基本變量的電表 有功/無功功率的功率平均值，需求和供給，可自由定義的平均 值(例如三相電源，電壓，電流和更多) 均值趨勢 |
(內部)能源賬單的編制 確定能量消耗和時間(負荷曲線)的能量管理或者能量效率驗證 |
操作時間 (僅AM3000) 有3個可編程運行條件的操作時間 測試儀設備的操作時間 |
監控設備的服務和維護間隔 |
需求/供應/電感/電容分析
SINEAX AM-SERIES系列設備提供所有四個象限的信息。 象限解釋信息內容的不同取決于測量系統 是從發電機還是從消費者的角度來考慮， 例如，Ⅰ+Ⅳ象限有功功率形成的能量可 以認為是供應或者需求的有功電能。 為了方便獨立解釋四個象限的信息，都避 免供應、需求以及電感負載或電容性負載 的數據顯示。他們都顯示在Ⅰ象限，Ⅱ象 限，Ⅲ象限和Ⅳ象限或者某幾個象限的組 合中。在AM3000設備中，電能的方向可以通過選擇發電機或者消費者電表箭形網絡系統主動切換。這種切換將改變所有電流的方向。
多功能電網質量監測設備顯示選項

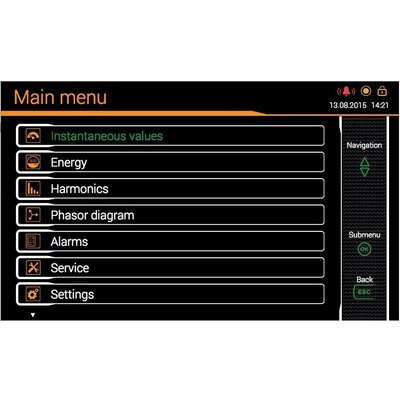

主菜單
通過ESC鍵進入主菜單特定語言的主菜單用簡單明了的分組形式編排了易于理解的測量數據。AM2000和AM3000還提供右側幫助欄用于獲取相關操作進一 步的信息。右上角的狀態欄會一直顯示電流報警檢測系統，密碼保護系統和數據記錄的狀態，同時還有時間/日期的顯示。

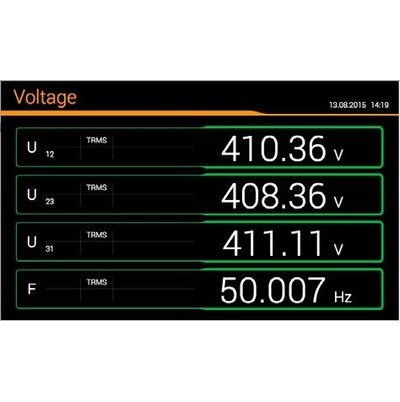

瞬間值
電壓、電流、功率值、功率因素的瞬間值和不平衡值以及它們的最小/最大值都以數字或者x/y矩陣圖形的形式顯示。
電能
電能測試儀，也可作為具有進展和趨勢的包含準備電能平衡所需的所有值，特別是平均值。
諧波
用圖示法顯示伴隨著TDD/THD的所有電流和電壓的諧波，并可以讀取每一個諧波的圖形數據。

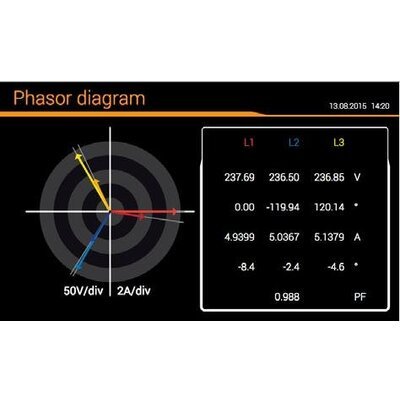

矢量圖
時間校準顯示電壓和電流矢量以及功率因素的所有階段，因而錯誤階段的序列， 旋轉或者反向電流的錯誤感知能夠被安全的認出。

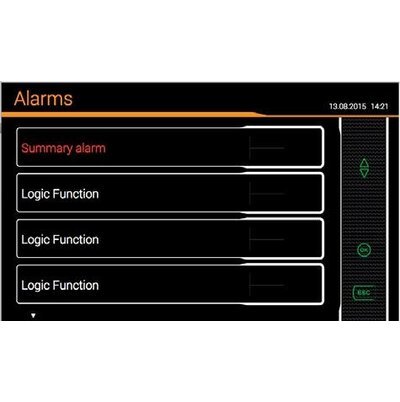

報警
報警列表顯示所有監控功能的狀態， 可能包括分配的輸出狀態。首項是可以在這里重置的高級的集體報警。
進一步的測量值顯示
只有AM3000多功能電網質量監測設備能夠顯示電壓和電流的曲線形狀，也可以顯示獨立的矩陣。
監控和報警
AM系列多功能電網質量監測設備設備支持現場分析獲取的測試數據，用以直接啟動立即或延遲的測試而沒有涉及到任一個獨立的控制。這也 有利于保護設備和監控服務間隔。
AM系列設備可以提供以下項目：
- 12個極限值
- 8個監控功能，每個監控功能有3個輸入
- 1個集體報警，作為所有監控功能的組合
- 3個可確定運行條件的操作時間計數器 可用的數字輸出可直接用于傳輸極限值、監控功能 以及集體報警復位。 文本可能分配給每個監控功能用于數據記錄器中 的報警列表和事件條目。
數據記錄
AM1000和AM3000多功能電網質量監測設備可以配備一個高性能數據記錄儀具有以下綜合版記錄選項：
周期性數據選擇測量數據定期保存，例如，獲得負載配置文件(間隔 1秒到1小時)或者周期性的電表讀數(如:每天,每周,每月)
事件
用日志記錄事件發生和時間信息：監控功能的觸發和下降, 配置的變化,斷電等情況。
干擾記錄器
記錄電流和電壓的進展以防RMS值1/2周期基礎上的干擾。 在AM3000中擾亂曲線形狀的額外注冊也是有可能的。這種 類型的注冊符合電網質量標準EN62000-4-30的要求。 事件列表和干擾記錄器的記錄可以在設備上正確的呈現。 更多的分析可以通過設備的網頁獲得。 AM3000使用SD卡作為存儲單元，可以在設備的背面進行更換。AM1000則使用內部存儲器作為存儲單元。
智能采集軟件
高性能SMARTCOLLECT ENERGY軟件已被特別設計在能源部門和行業以及服務提供商和公共部門。軟件可以測量,存儲,可視化與電流, 氣流,水流或者熱量相關的消費數據，提供幻燈片幫助識別弱點從而優化消費,節約能源成本。
SMARTCOLLECT軟件包含以下組件:
SMARTCOLLECT客戶端
查詢數據的圖形可視化,通過Excel電子表格導出數據,配置模塊 確定數據源,通過電子郵件讀取故障/警告信息。
SMARTCOLLECT數據庫
收集到的數據免費存儲到SQL數據庫中。
SMARTCOLLECT服務器
從選定的來源收集數據，并把這些數據直接記錄到SQL數據庫中。
SMARTCOLLECT客戶端,數據庫和服務器可以安裝在單臺電腦或者 多臺電腦上。 Modbus接口允許整合Camille Bauer和Gossen Metrawatt的產品 以及其他不同制造廠商的設備。
軟件進一步的變化版本:
SMARTCOLLECT QUALITY (PM20)對系統網絡質量的數據進行分析。
SMARTCOLLECT SCADA (PM30)對測量數據(SCADA)的可視化，測量數據可以自由地插入到 選擇的背景圖形中。
