發布時間：2022年6月27日                  作者：德國GMC-I高美測儀（上海電勵士）

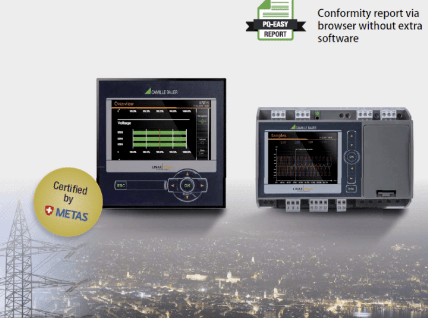

電能質量在線監測設備是電網電能質量監測網絡中基本、重要的設備。

隨著我國國民經濟的蓬勃發展，電力負荷急劇增加，換流裝置在各個領域得到廣泛應用，各種沖擊和非線性負荷日益增加，如：電解硅整流裝置、電氣化鐵路電力機車、拖動硅整流電源、電弧爐、DC輸電換流站和各種廣泛使用的變頻調速裝置、交流壓力調節裝置等，這些非線性負荷導致電力系統電流波形畸變、電壓波動、閃光、三相不平衡等電能質量問題，對電力系統的安全運行造成嚴重?fù)p害，如：造成保護和安全自動裝置的誤操作，造成旋轉電機的額外損失、加熱和機械振動，導致電容器過熱，電能測量和儀器誤差，干擾通信線路等。

電力質量不僅與電網企業的安全和經濟運行有關，而且還影響著用戶的安全運行和產品質量。大量分布式能源（如風能和太陽能）的接入將進一步惡化電力質量。對電力質量信息的持續監測、分析和評價是發現電力質量問題、提高電力質量水平的前提。電力質量監測系統使用安裝在電網側或用戶側的電力質量監測終端，通過網絡將監測數據傳輸回監測中心（監測主站或子站），同時監測多個位置，發布電力質量相關信息和報告，是電力質量監測和評價的有效手段。

一般來說，整個系統的特性可以通過測量幾個關鍵點來確定。監控位置通常選擇受影響設備附近的用戶供電入口，或同時監控變電站和特定用戶供電入口。

電能質量國家標準體系：

1、GB/T 12325-2008　 電能質量 供電電壓偏差

2、GB/T 15945-2008　 電能質量 電力系統頻率偏差

3、GB/T 15543-2008　 電能質量 三相電壓不平衡度

4、GB/T 12326-2008　 電能質量 電壓波動和閃變

5、GB/T 14549-1993　 電能質量 公用電網諧波

6、GB/T 24337-2009 　 電能質量 公用電網間諧波

7、GB/T 19862-2005 　 電能質量 電能質量監測設備通用要求

8、DL/T 1028-2006        電能質量測試分析儀檢定規程

9、GB/T 17626.7-2008 電磁兼容試驗和測試技術 供電系統及其所連設備諧波、諧間波的測量和測量?jī)x器導則

IEC標準與國標GB的關系

國標：現行電能質量國標主要是諧波，閃變與三項不平衡。閃變，三項不平衡與GB相同。需要注意的是諧波標準，包含兩方面：限制與測算方法。

限制：國標要求低壓380v諧波THD限制5%，而IEC對中低壓≤35kv電壓諧波THD效值8%。國標要求35kv，10kv系統按客戶設備容量來計算允許注入電網的諧波電流限值。

測算方法：國標GB/T 14549-1993推薦采用3S平均法，對采樣與計算周期沒有明確規定。國標GB/T 17626.7-2008則與IEC61000-4-7-1997相同。

目前IEC61000-4-30標準，諧波部分引用IEC61000-4-7,閃變部分引用IEC61000-4-15.
