問題

安裝的電氣設備的風險往往只有仔細傾聽才能注意到。

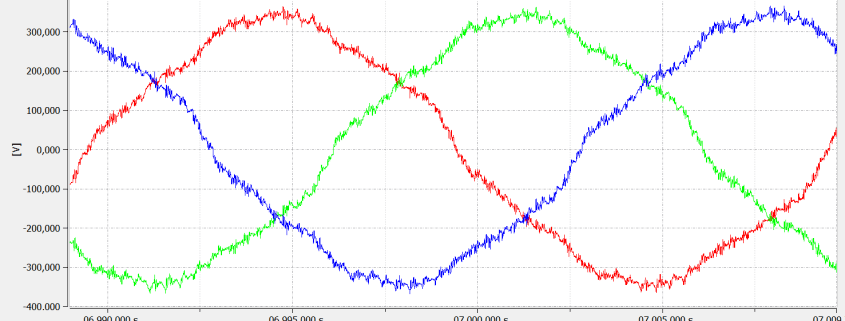

這里實例也是如此，盡管在金屬加工行業中并不少見。 在20kHz以上的寬頻譜中，上圖極端電壓畸變的原因由于壓縮器中變頻器引起的。 一個常見的干擾現象是在斷路保護器中發出令人不安的響亮的口哨聲，其中大比例的引起時鐘頻率電流必須流過。 負責任的電工可能會關心電氣安裝設備的使用壽命和對斷路器跳閘行為的負面影響。 新的情況是，如果根據嚴格的電能質量分析證明了存在這種影響，這也會給電網中的其它負載帶來災難，這些系統和設備的提前老化必須提前預期。

因果關系研究

作為因果證明，根據EN61000-4-30要求，以EN50160或EN61000-2-2或EN61000-2-4為限值的電能質量分析是不夠的，特別是在高頻干擾的情況下。 為此，需要更好的測量儀器，其能力遠遠超過標準要求的水平。 此外，需要大量的經驗和工廠相關知識來選擇正確的測量位置和進行設備參數化設置。

當涉及到解釋測量結果時，不幸的是，你也不能依賴新的標準。 根據新的EN61000-2-2（2019），在圖中所示的兩位數Khz范圍內的干擾甚至是允許的。 而針對工業電網的EN61000-2-4標準自2003年以來一直未做變更，甚至沒有任何限值建議。

可能的解決辦法

理想情況下，引起干擾的逆變器首先不應該發射相應的高頻電流。 這可以通過在逆變器上再加一點努力來實現，但顯然不符合制造商的利益。 因此，無源濾波器（吸入回路或?qū)拵V波器）通常有助于解決這些問題。
